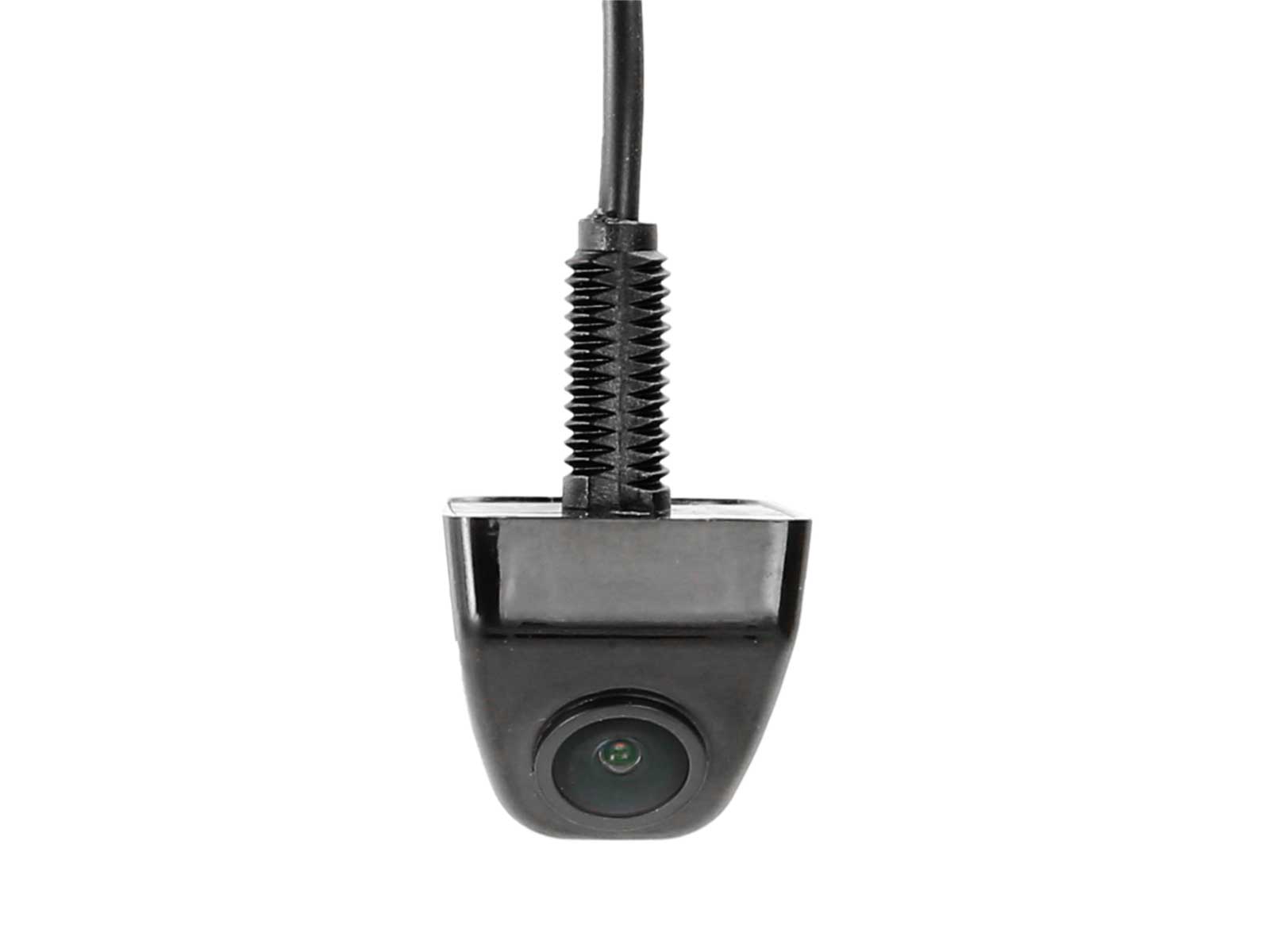

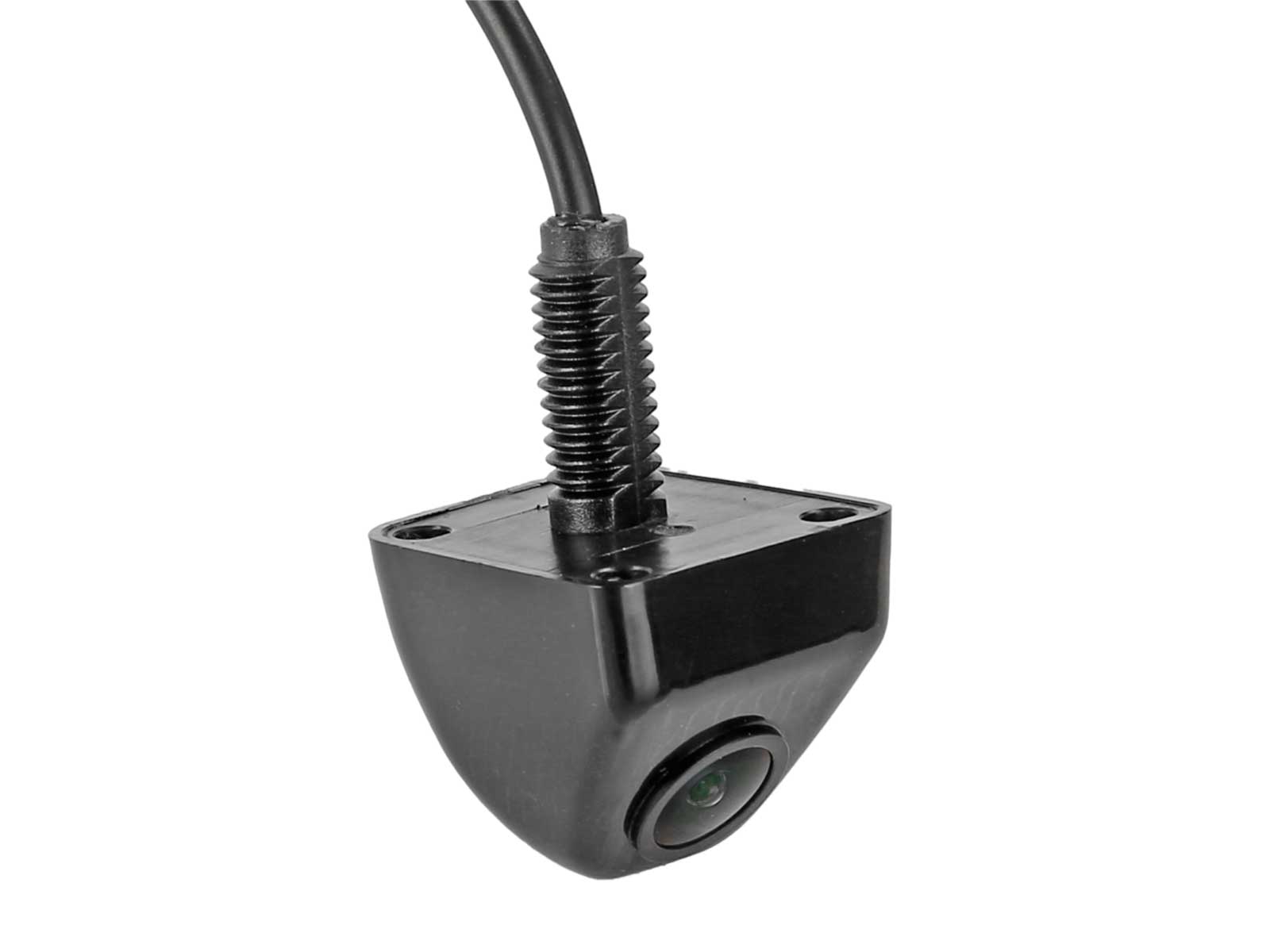

ACV 771000-6708 - 170° Rückfahrkamera (eckig), Unterbau

Produktmerkmale Kamera

• Rückfahrkamera universal (eckig) Unterbau, extrem kleine Bauform
• Aufbau: Kunstsoff
• Farbe: schwarz
• Extras: kleine Bauform
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Linse: 1,9mm / F 2.0
• Min.Lux: 0,1 Lux
• Auflösung: 980 x 480 TV lines
• Blickwinkel: diagonal 170°
• Blickwinkel: horizontal 120° vertikal 85° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: +12Volt Gleichspannung + 10 %
• Stromaufnahme: 60mA
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C

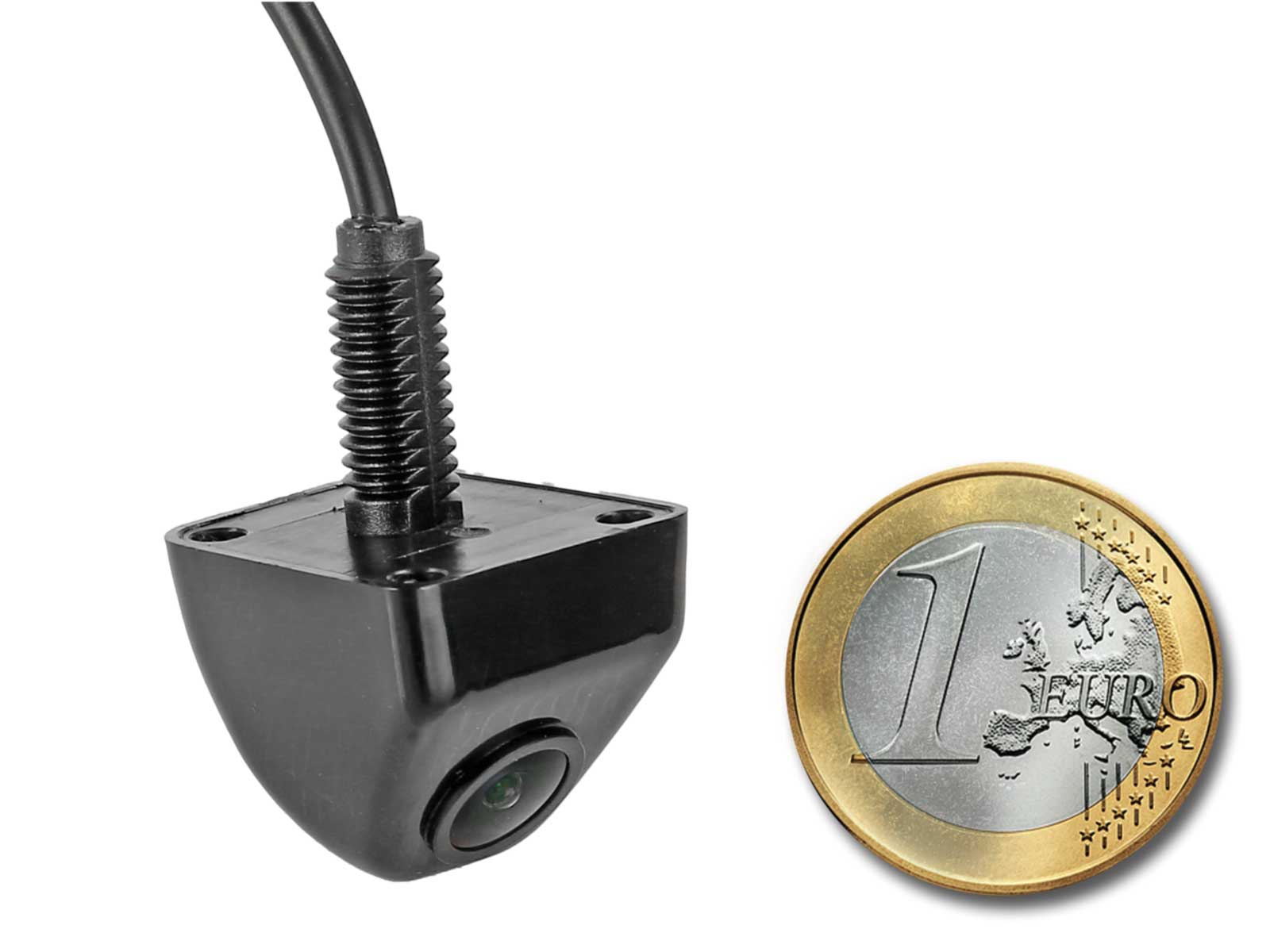

• Abmessungen: L / B / H / 25,5mm / 28mm / 23,5mm
• Hinweis:
  - Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  - Kamera-Betriebsspannung: +3V
  - Anschluss ohne Spannungswandler beschädigt die Kamera
  - Anschluss: rot +12V geschaltet laststabil abgesichert / schwarz Masse/GND Karosserie direkt

Anschlusskabel an der Kamera

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

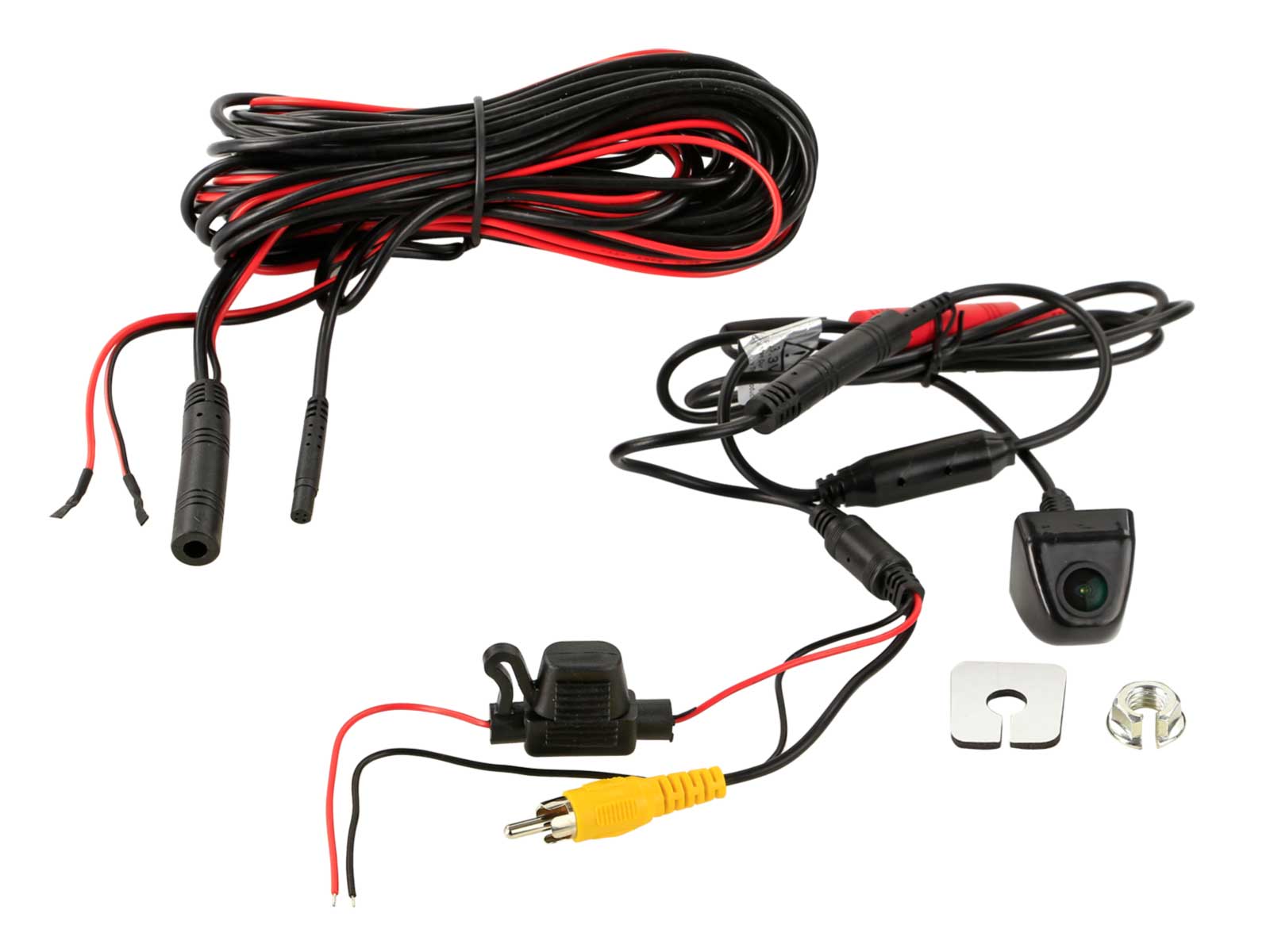

Kabelsatz

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlichtund Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör

• Kameraanschluss an Interfaces - Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht - Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
