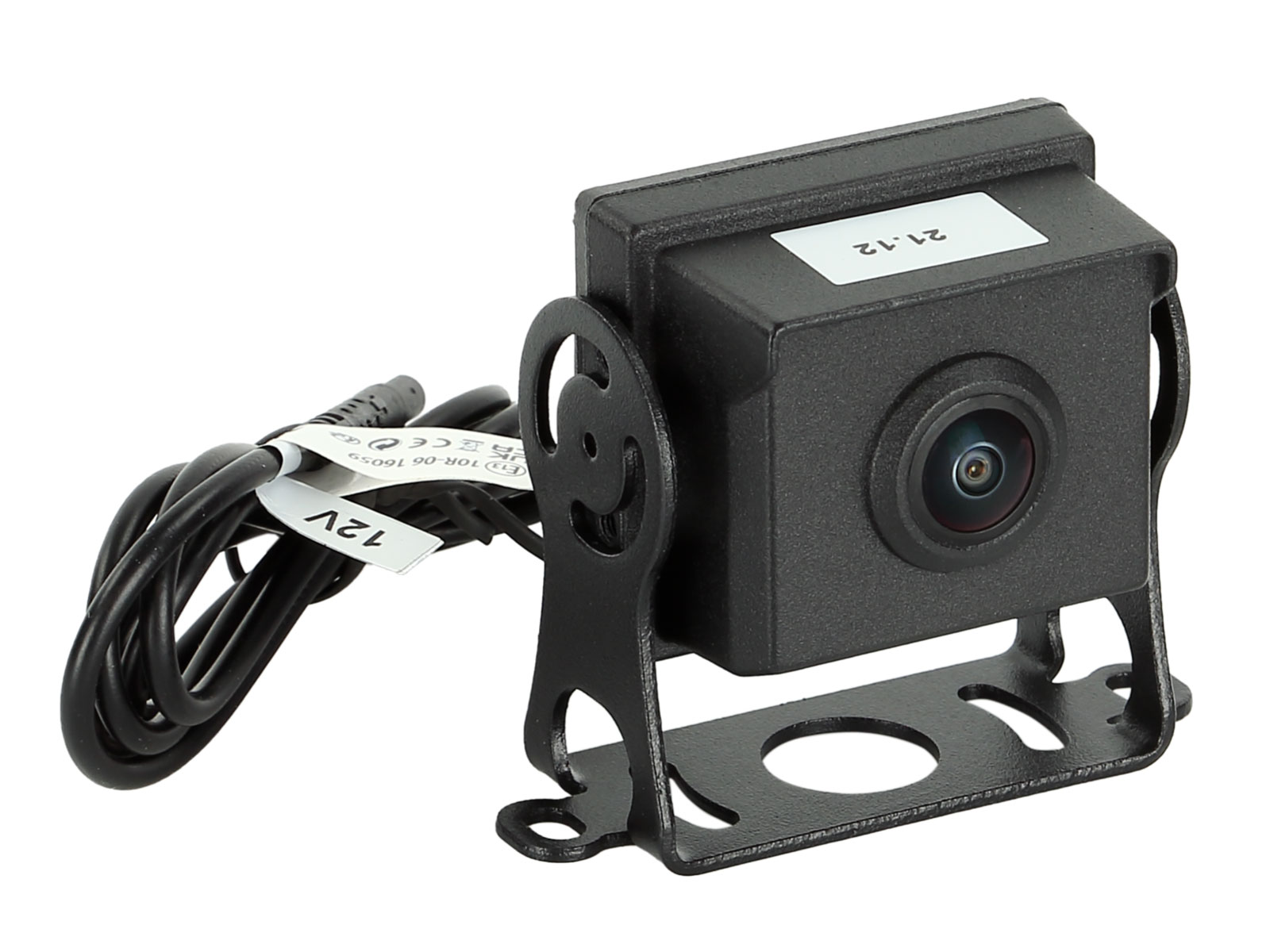

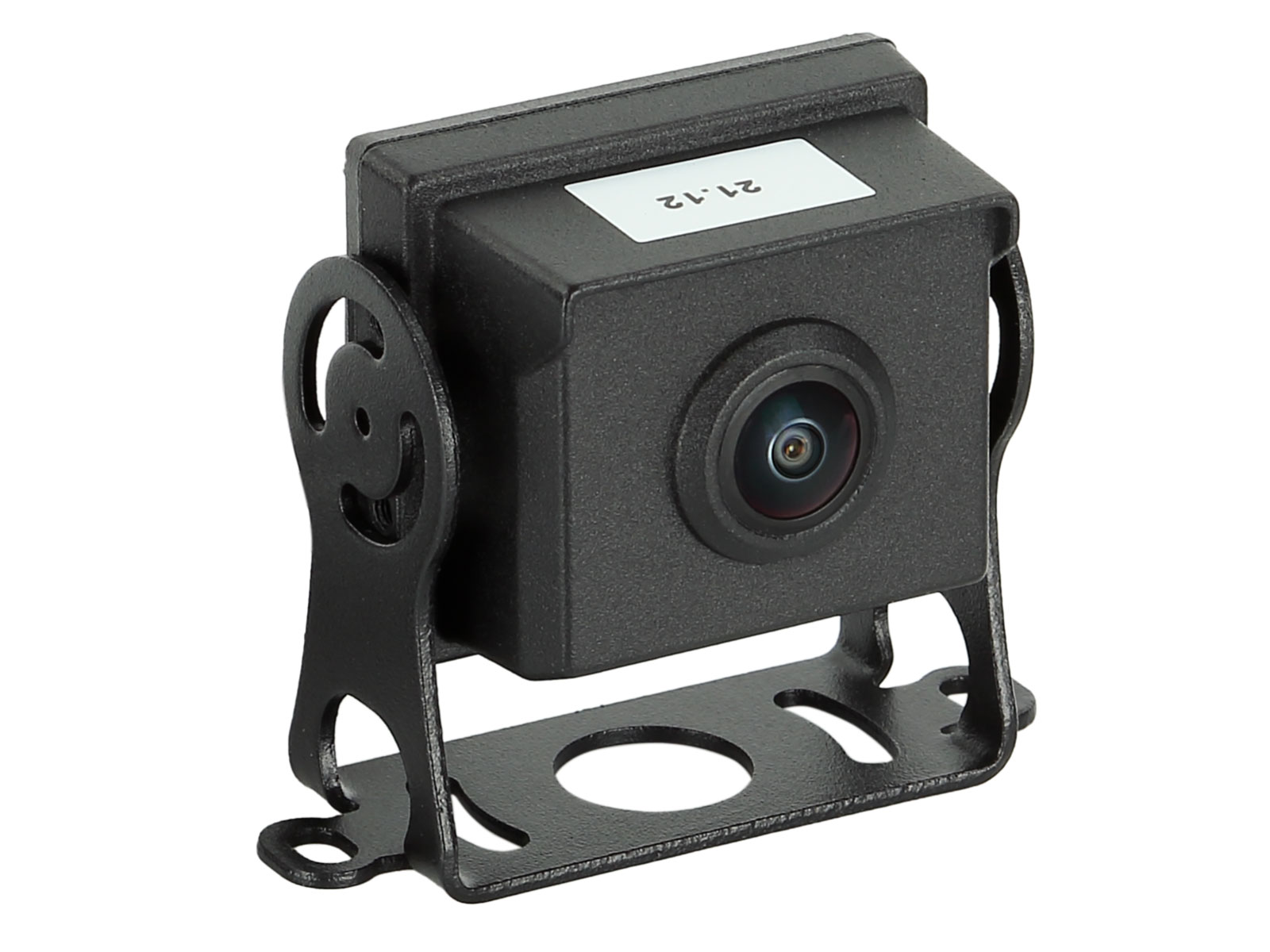

ACV 771000-6707 - 180° Rückfahrkamera (eckig), Anbau

Produktmerkmale Kamera

• Rückfahrkamera universal
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Mit E-MARK / IP69K geprüft / 180° Blickwinkel diagonal
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet
  - Vor Installation - Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  - Kamerabetriebsspannung: +12V
  - Kameraversorgungsspannung: +12V
  - Anschluss: rot : +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
• Aufbau: Metall
• Farbe: schwarz
• Extras: IP69K geprüft / 180° Blickwinkel diagonal
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 960 x 480
• Linse: 2,1mm
• Min.Lux: 0.1 Lux
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 180°
• Blickwinkel: horizontal 140° vertikal 100°
• Staub und Wassergeschützt: IP69K
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 80mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen mit Halter: L / B / H / 69,3mm / 57,8mm / 25,5mm

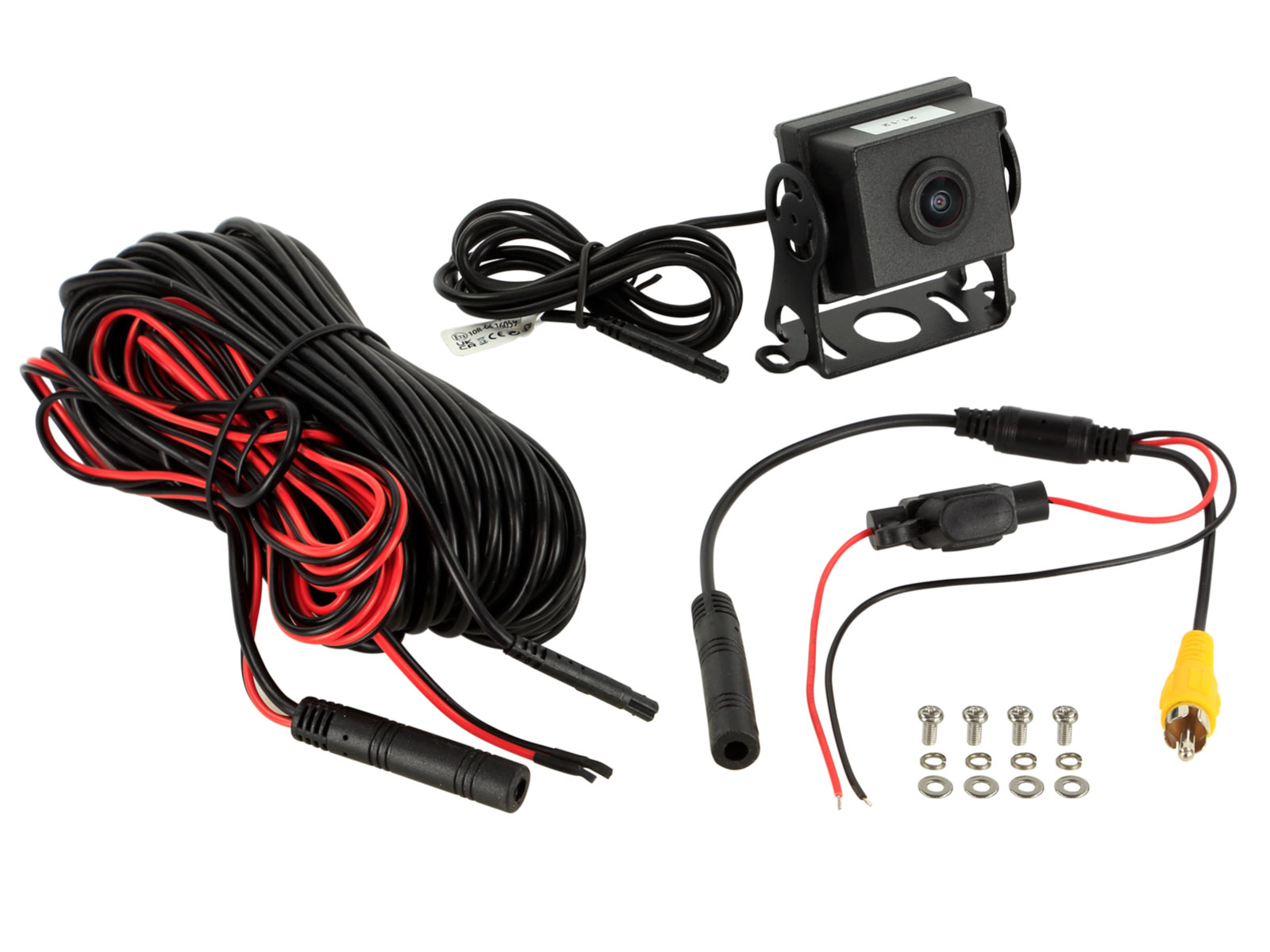

Anschlusskabel

• an der Kamera 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 15m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm; Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor; Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm; rot: Versorgungsspannung; schwarz: Masse/GND; Cinch(m) gelb: Video

Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max - Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
