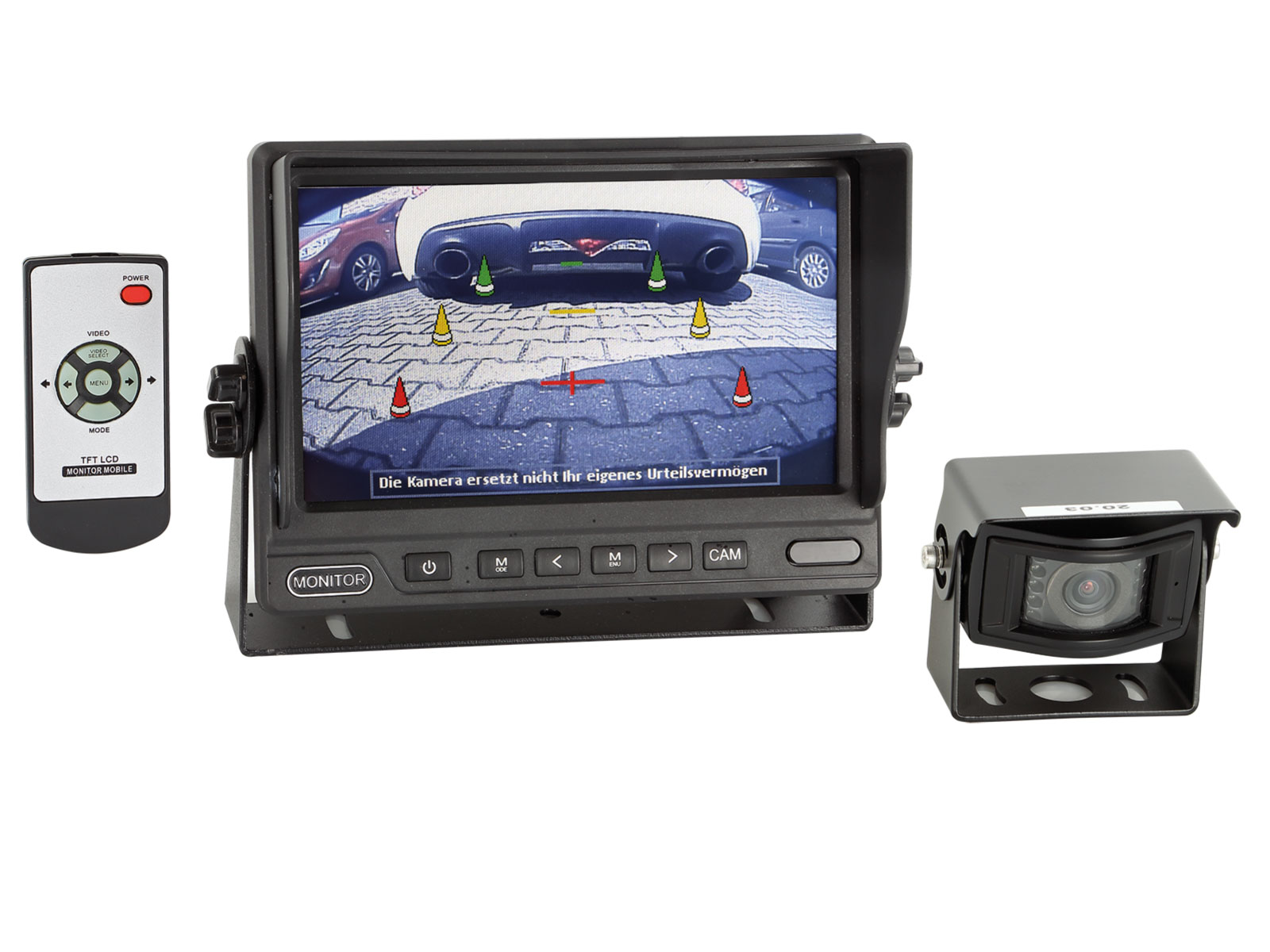

ACV 771000-6240 - Kamera + 7 Zoll AHD Monitor

• Rückfahramera Monitor Kit, Rückfahrkamera universal
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Kamera Sony Analog HD 1080 Pixel Mit Nachtsichtfunktion
• Monitor 7 Zoll
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss Monitor:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt
  - grün +12V / +24V geschaltet Kameratrigger
  Anschluss Kamera: +12V Systemausgang Monitor (Anschlusskabel mit DC Stecker zur Stromversorgung / RCA )

Produktmerkmale Kamera:

• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper und Spiegelungsfunktion
• Sensor Typ: 1/3 Zoll AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1280 x 720
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: AHD (Analog HD)
• Blickwinkel: 150° (diagonal)
• Blickwinkel: horizontal 105° vertikal 60° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 % Gleichspannung
• Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -20°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen (mit Halter): L / B / H / - 76mm / 60,39mm / 73,8mm

Produktmerkmale Monitor:

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz
• Extras: Sonnenschutz, automatische Einschaltung über Trigger-Funktion, Fernbedienung, Führungslinien und Spiegelungsfunktion
• 2 Video Eingänge
• 2 12V Gleichspannung Ausgänge
• Auflösung: 16:9 mit 1024 x 600 Pixel (RGB)
• TV System: PAL / NTSC
• Versorgungsspannung: 12 - 24Volt + 10% Gleichspannung

Anschlusskabel an der Kamera:

• 3 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

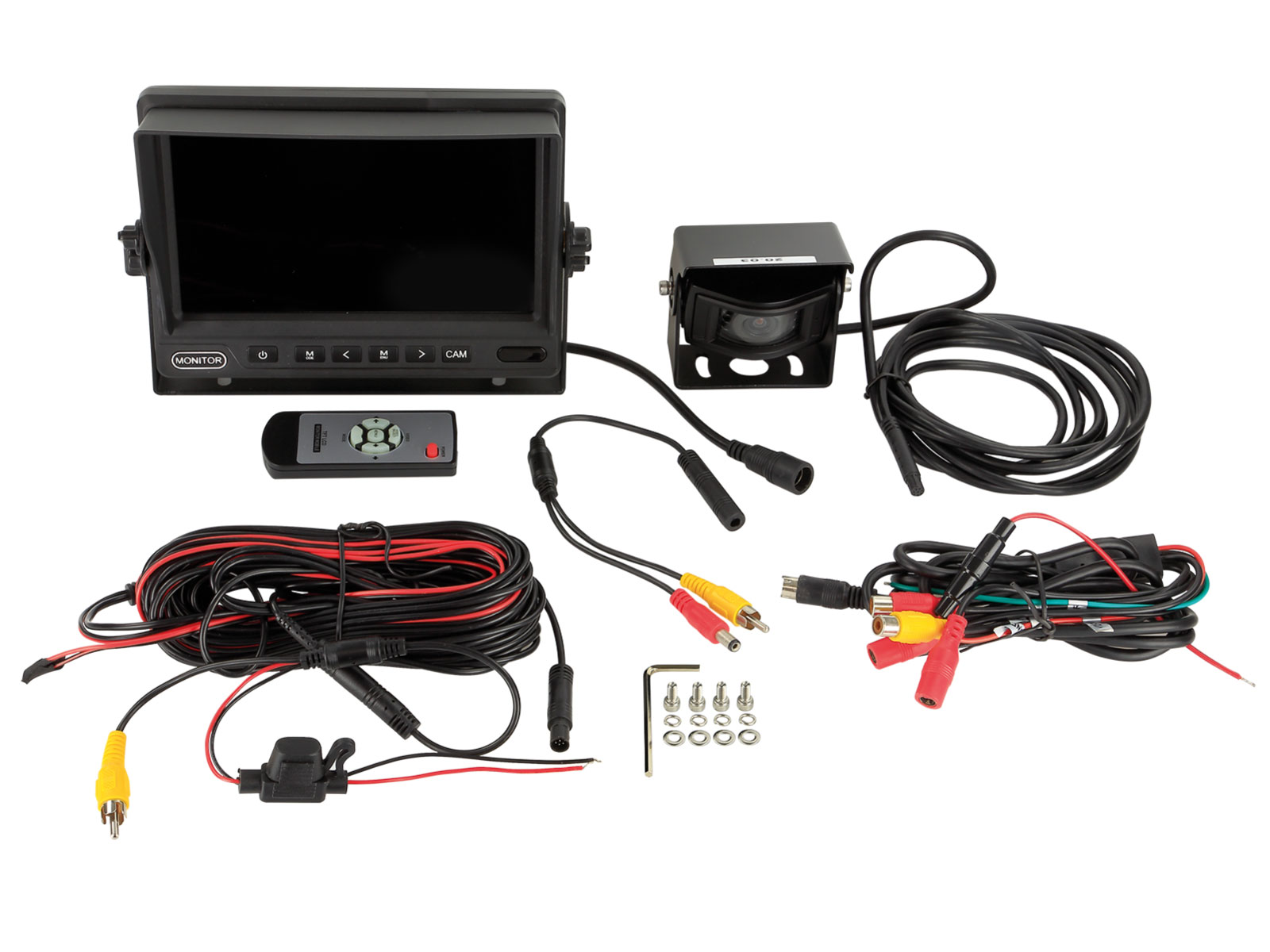

Kabelsatz:

• 3 Meter Kabel mit 8-pin Mini-Stecker 7 mm inkl. 1 Jumper
• Adapterkabel 8-Pin Mini- Stecker --> 4 -Pin-Mini-Stecker
• 15 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel ( RCA )

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
