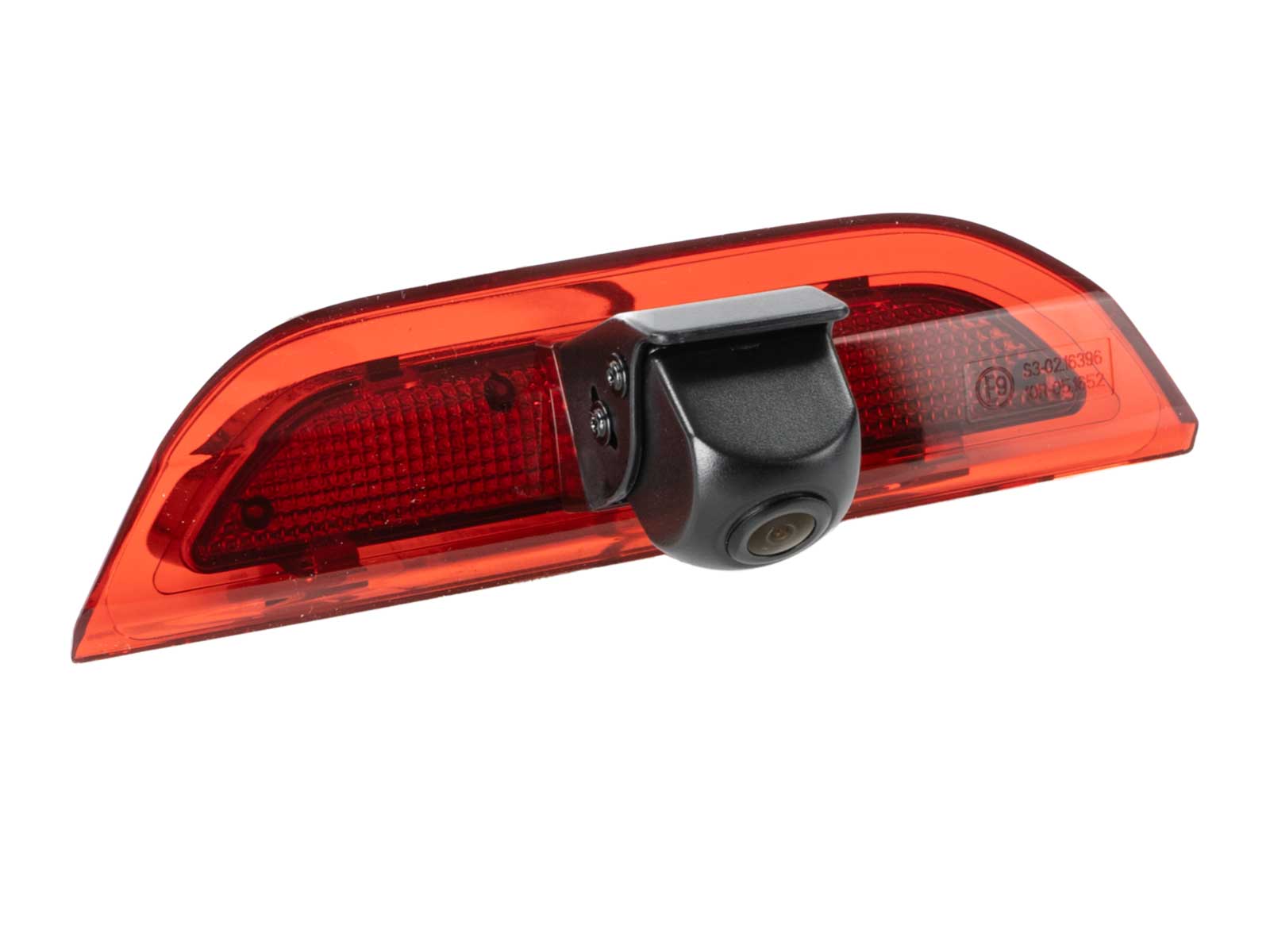

ACV 771000-6079 - 115° Rückfahrkamera für Ford Transit Connect / Courier (2023-2025), 3. Bremsl.

Die Rückfahrkamera für den Ford Transit Connect / Courier der Baujahre 2023 bis 2025 ist die ideale Lösung für eine verbesserte Sicht beim Rückwärtsfahren. Diese Kamera ersetzt die OEM 3. Bremsleuchte und bietet somit eine nahtlose Integration in das Fahrzeugdesign.
Vorteile
- Orientierungslinien: Die Kamera ist mit praktischen Orientierungslinien ausgestattet, die das Einparken und Manövrieren erheblich erleichtern.
- Blickwinkel verstellbar: Der verstellbare Blickwinkel ermöglicht eine individuelle Anpassung an die spezifischen Bedürfnisse des Fahrers.
Technische Details
Die Rückfahrkamera ist speziell für die Modelle Ford Transit Connect und Courier der Baujahre 2023 bis 2025 konzipiert und bietet eine einfache Installation durch den Austausch der bestehenden Bremsleuchte.

Technische Daten

• Elektrische Spezifikationen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschlüsse
• Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
• Jumper: weiß: Orientierungslinien aktivieren/deaktivieren
• Technische Daten
• Aufbau: Kunststoff, Farbe: schwarz / rot
• Extras: Orientierungslinien über Jumper / Blickwinkel verstellbar
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,6mm
• Min.Lux: 0,1 Lux
• Auflösung: 600 TV lines
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +3V Gleichspannung
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: OEM Bremsleuchte

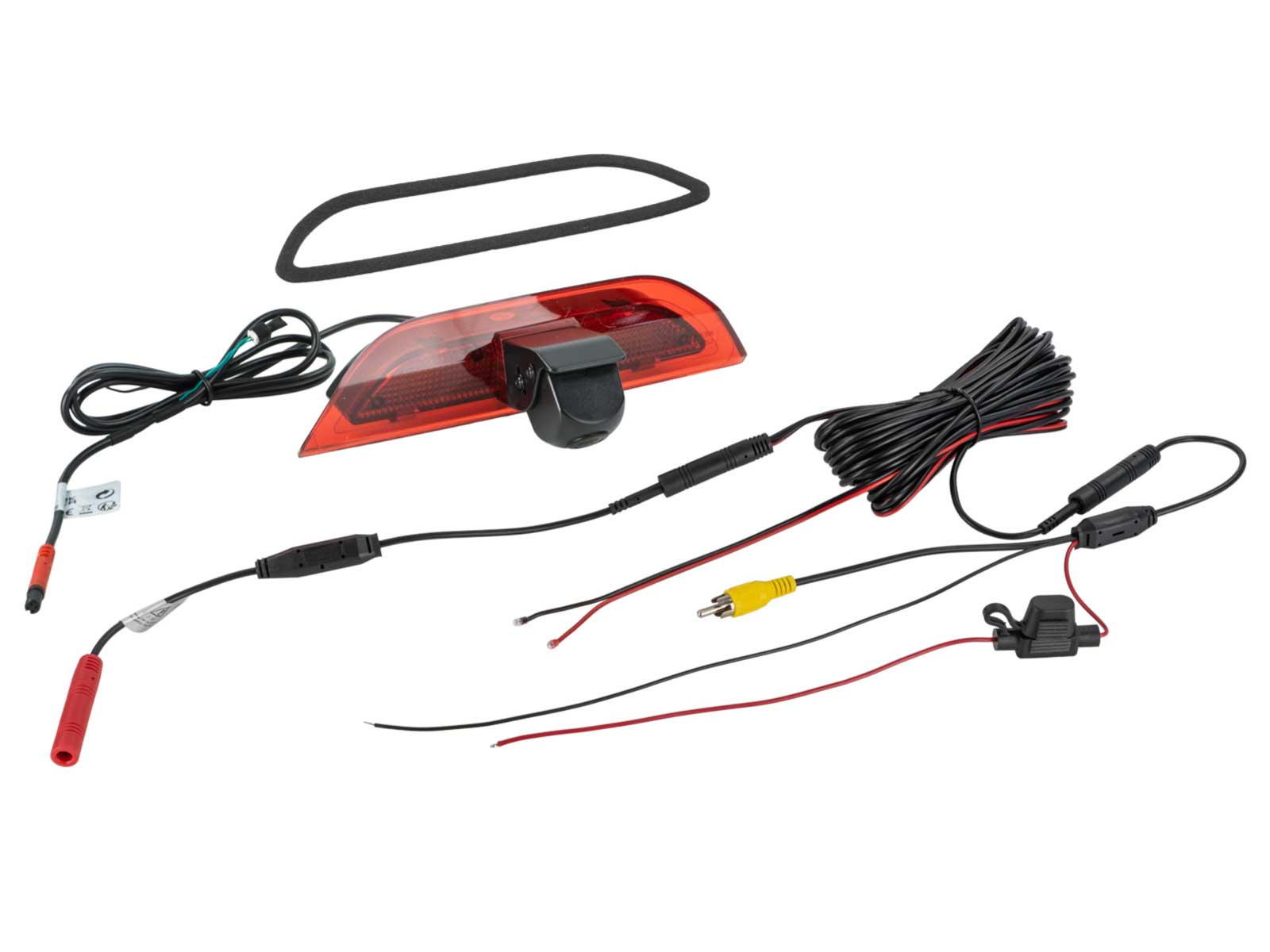

• Kabel und Stecker
• Anschlusskabel an der Kamera 3,3m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 1 Jumper
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 10m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet.
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera.

kompatibel mit:

• Ford Transit Connect (SK) 05/2024 - 2025
• Ford Transit Courier (N3P) 10/2023 - 2025
• Ford E-Transit Courier (N3P) 03/2025 - 2025

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
