ACV 771000-6077 - 115° Rückfahrkamera Renault Master / Nissan Interstar, 3. Bremsleuchte

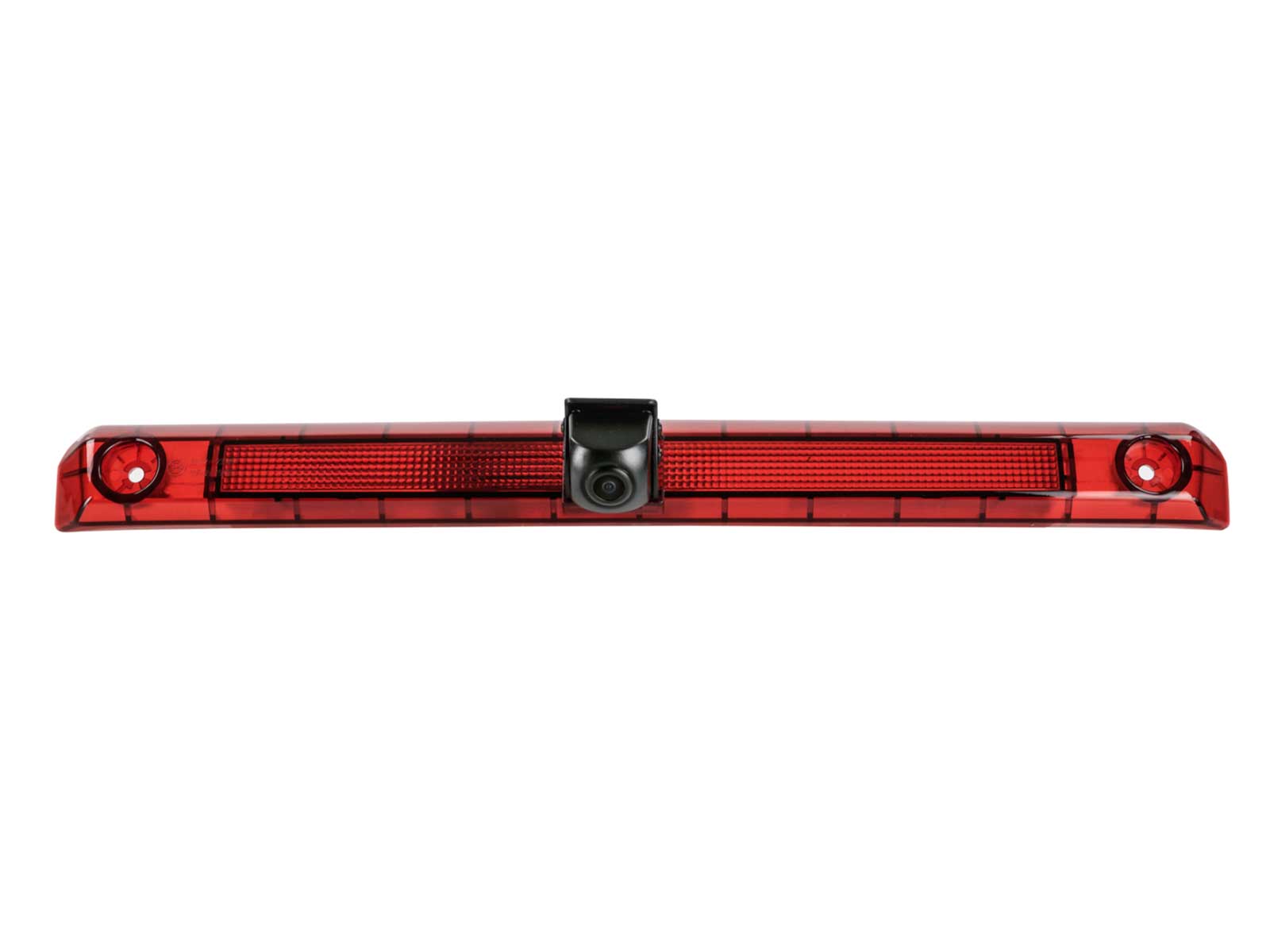

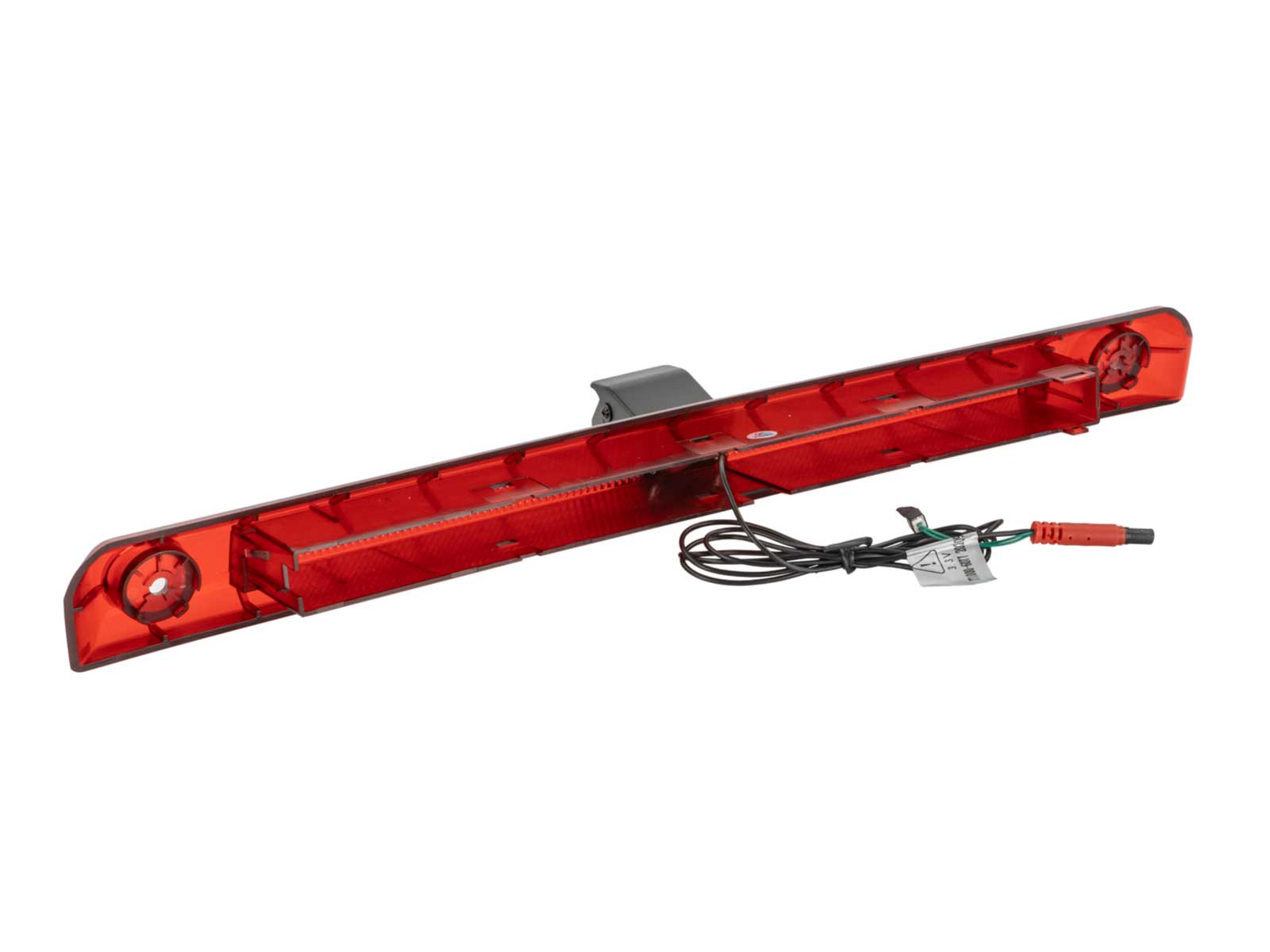

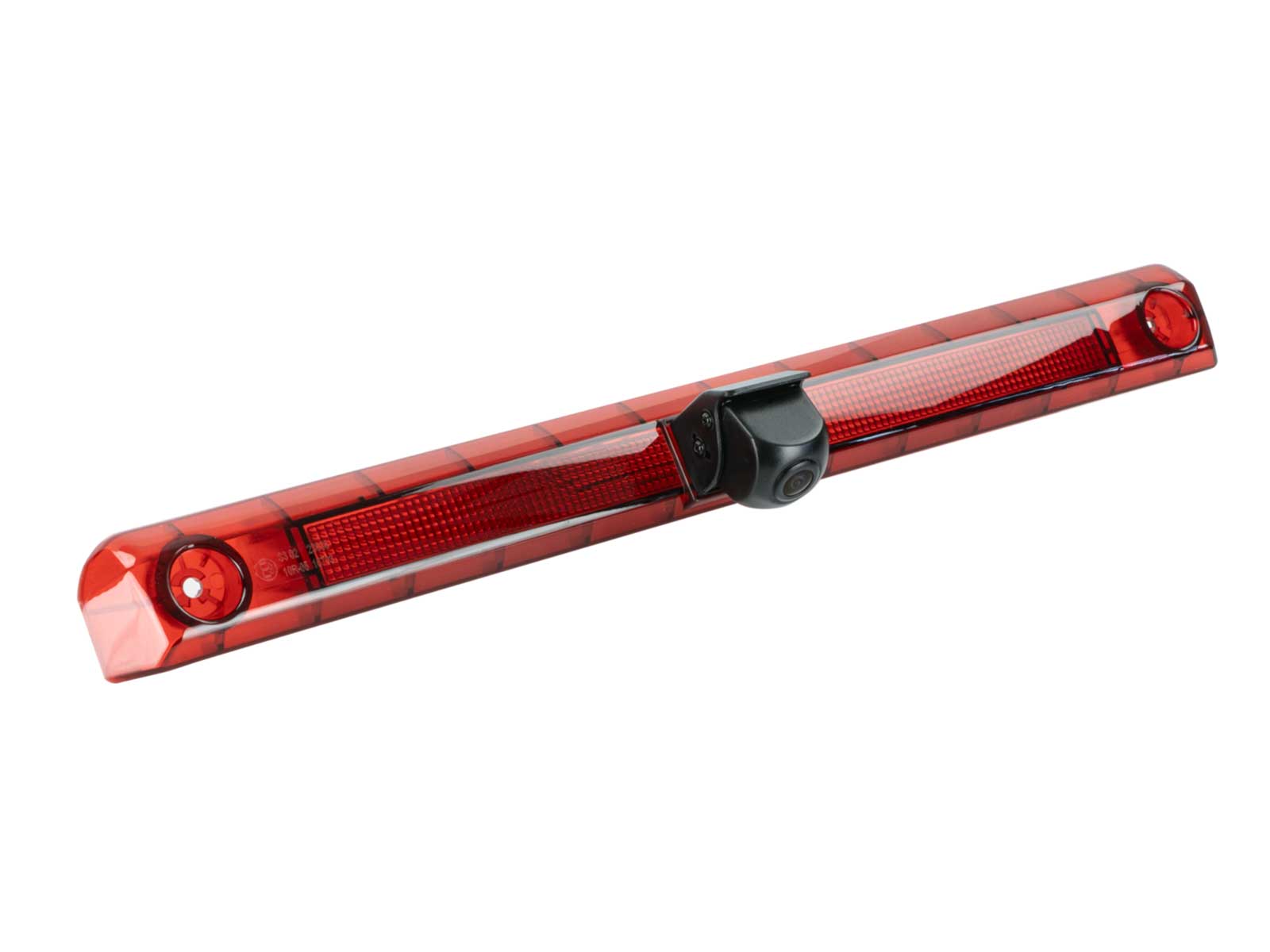

Die Rückfahrkamera für den Renault Master und Nissan Interstar ist die ideale Lösung für eine verbesserte Sicht beim Rückwärtsfahren. Diese Kamera ersetzt die OEM 3. Bremsleuchtenstreuscheibe und bietet somit eine nahtlose Integration in das Fahrzeugdesign.
Vorteile
Einfacher Austausch der OEM 3. Bremsleuchtenstreuscheibe
Verstellbare Orientierungslinien für eine optimale Sicht

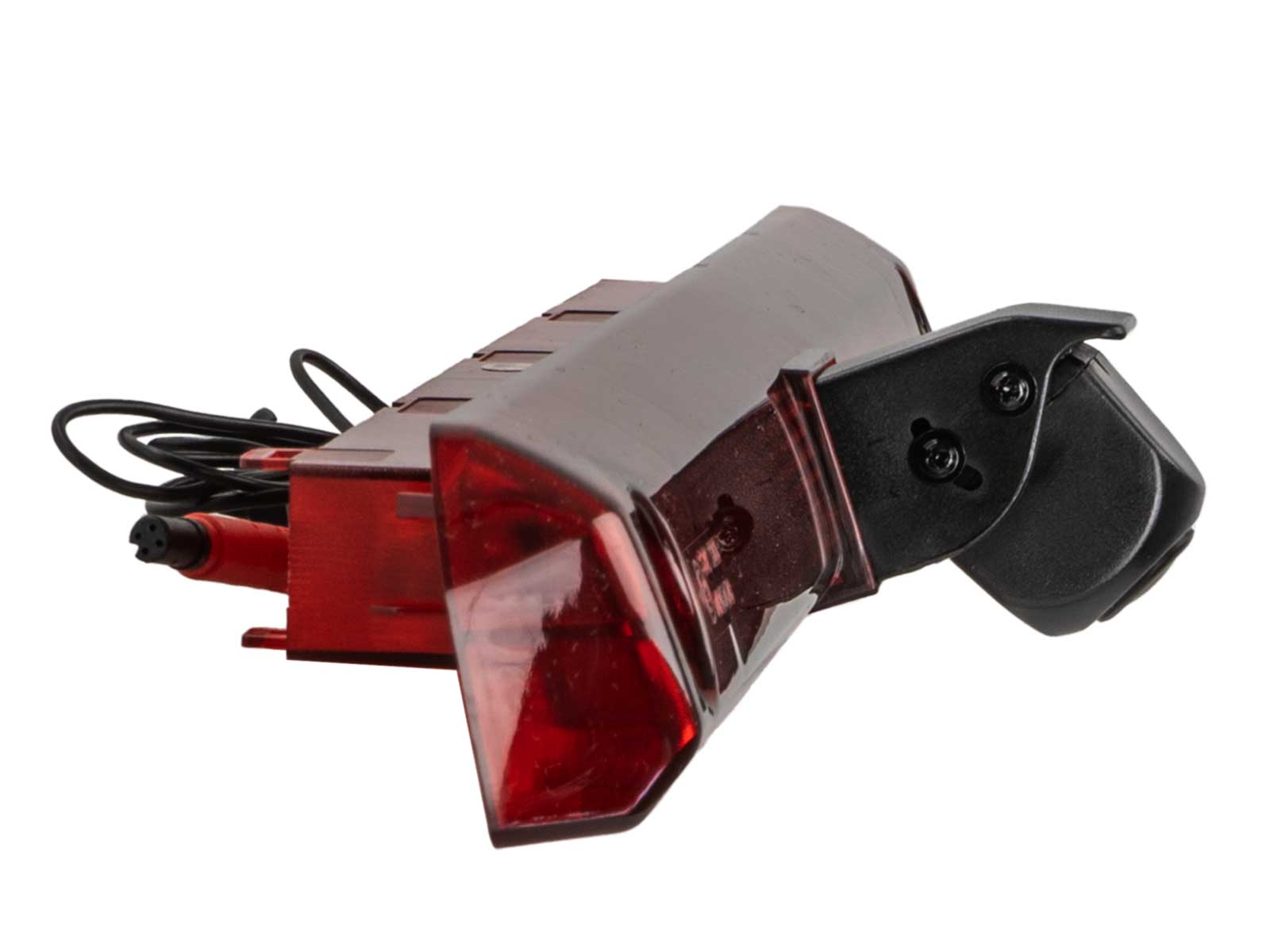

Verstellbarer Blickwinkel für individuelle Anpassung
Technische Details
Die Kamera ist speziell für die Modelle Renault Master und Nissan Interstar konzipiert und bietet eine zuverlässige Leistung unter verschiedenen Bedingungen.

Technische Daten

• Elektrische Spezifikationen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +3V Gleichspannung
• Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
• Anschlüsse
• Anschluss: rot: +12V geschaltet laststabil abgesichert
• Anschluss: schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video
• Jumper: weiß: Orientierungslinien aktivieren/deaktivieren

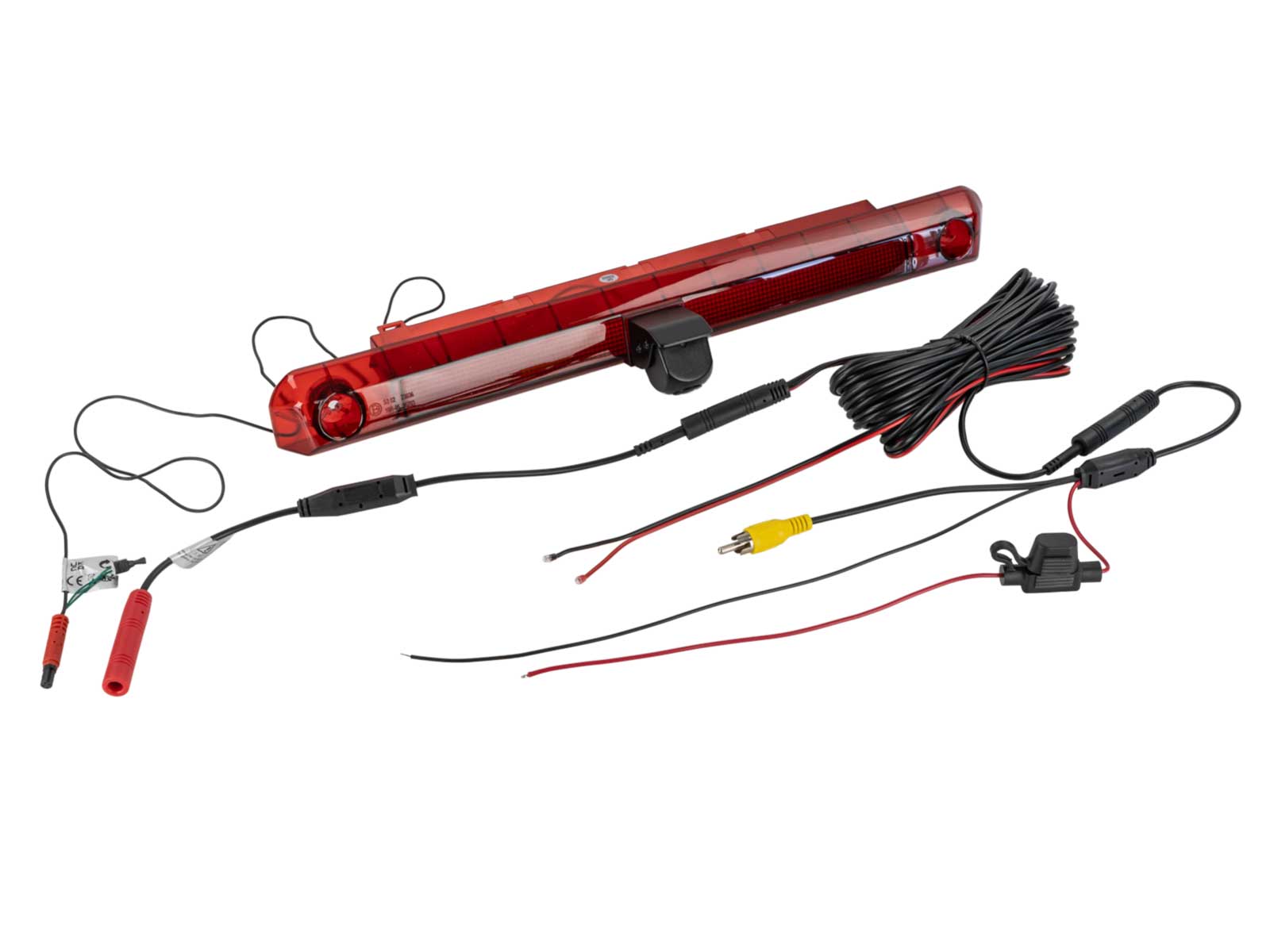

• Anschlusskabel an der Kamera 3,3m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 1 Jumper
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 10m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video
• Produktmerkmale Kamera
• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien über Jumper / Blickwinkel verstellbar

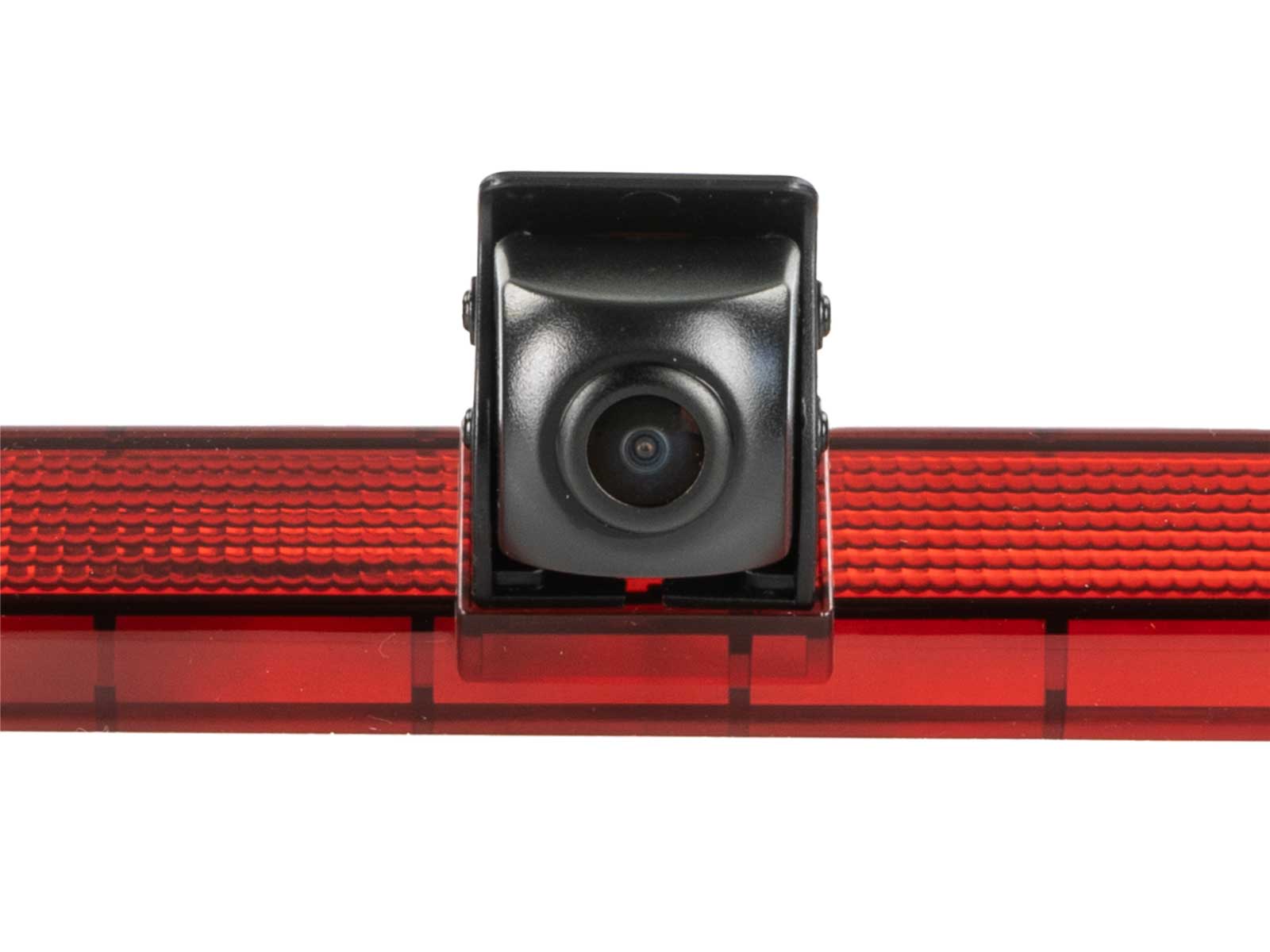

• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,6mm
• Min.Lux: 0,1 Lux
• Auflösung: 600 TV lines
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Abmessungen: OEM Bremsleuchte
• Umgebungsbedingungen
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Hinweis:
  - acv Kameras sind zum Dauerbetrieb geeignet.
  - Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera.

kompatibel mit:

• Nissan Interstar (NDA/NDB/NDC) 10/2024 - 2025
• Nissan Interstar-e (NDA/NDB/NDC) 11/2024 - 2025
• Renault Master (RDA) 09/2024 - 2025
• Renault Master E-Tech (RDA) 10/2024 - 2025

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
