ACV 771000-6018 - 140° Shutterkamera (eckig), Anbau / Unterbau

Produktmerkmale Kamera:

• Shutter Kamera universal (eckig) Automatische Shutter Funktion, Unterbau/Anbau
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt
• Aufbau: Kunststoff / Metall
• Farbe: schwarz
• Extras: Automatische Shutter Funktion, Kameraheizung und Nachtsichtfunktion
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 960 x 480
• Linse: 2.8mm
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsicht: 10 Meter
• Auflösung: 520 TV lines
• Blickwinkel: Diagonal 140°
• Blickwinkel: horizontal 100° vertikal 65° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12-24 Volt + 10 %
• Stromaufnahme: max. 160mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: L / B / H - 23mm / 23mm / 26mm

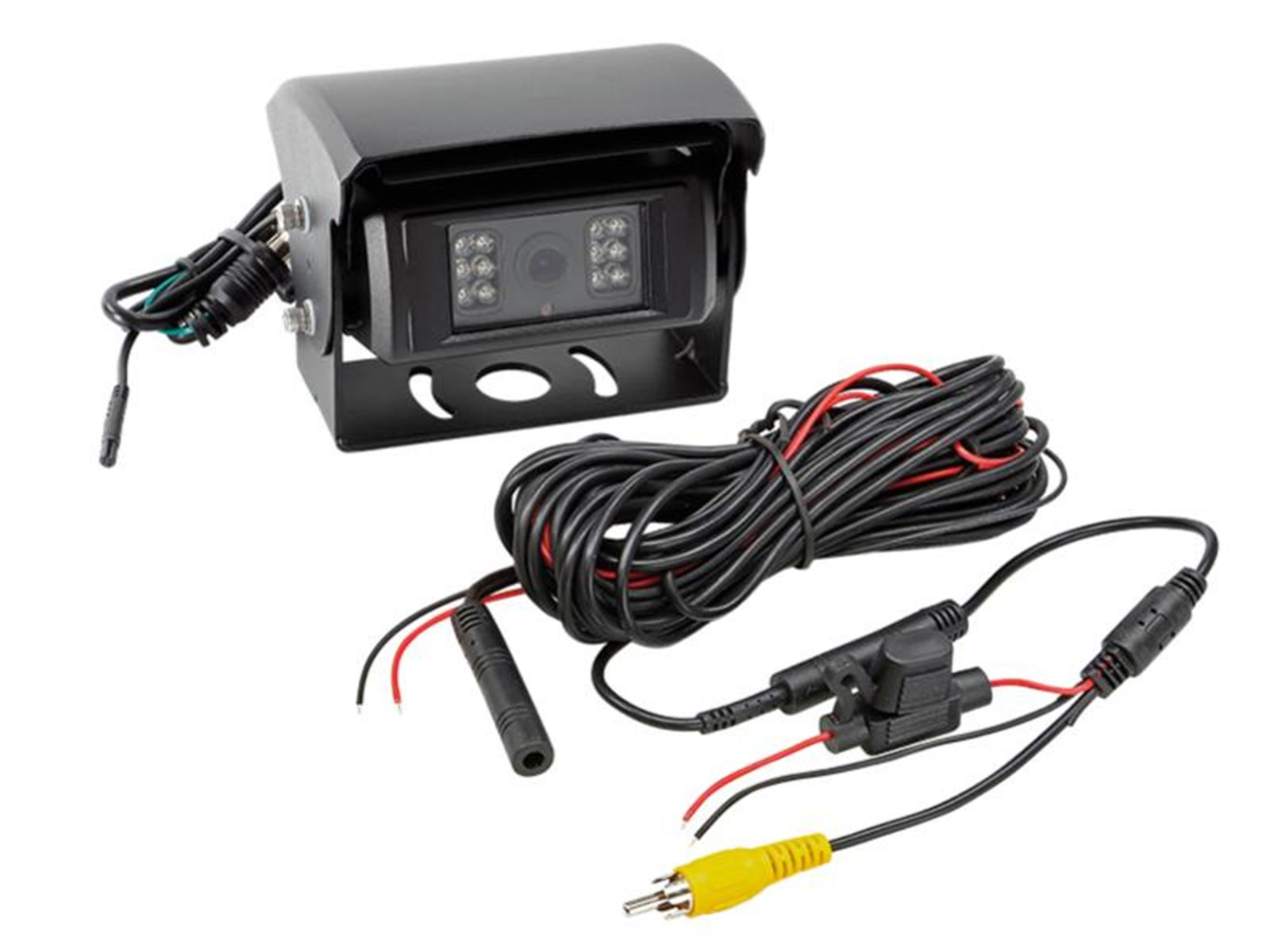

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker
• 15 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
