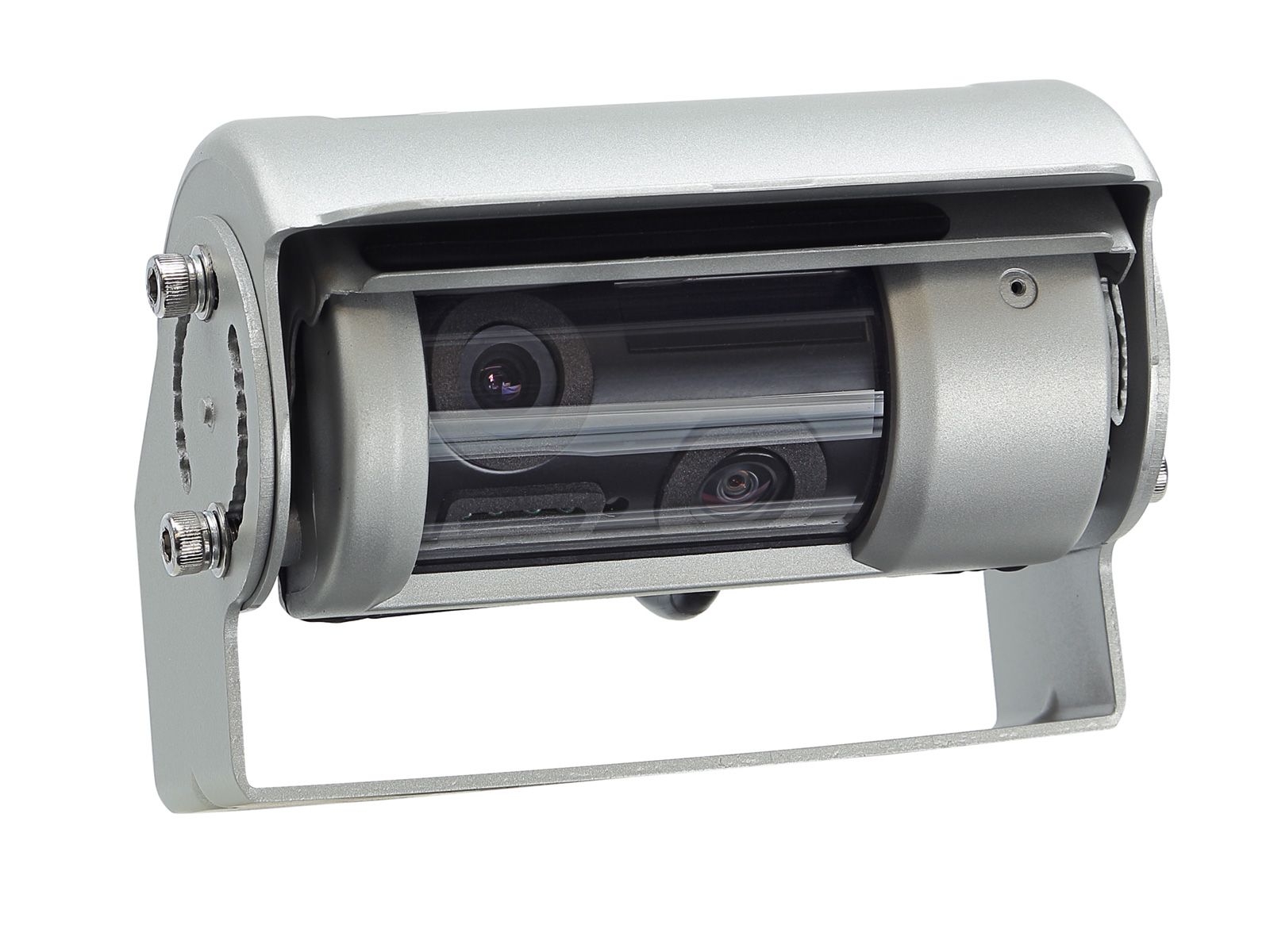

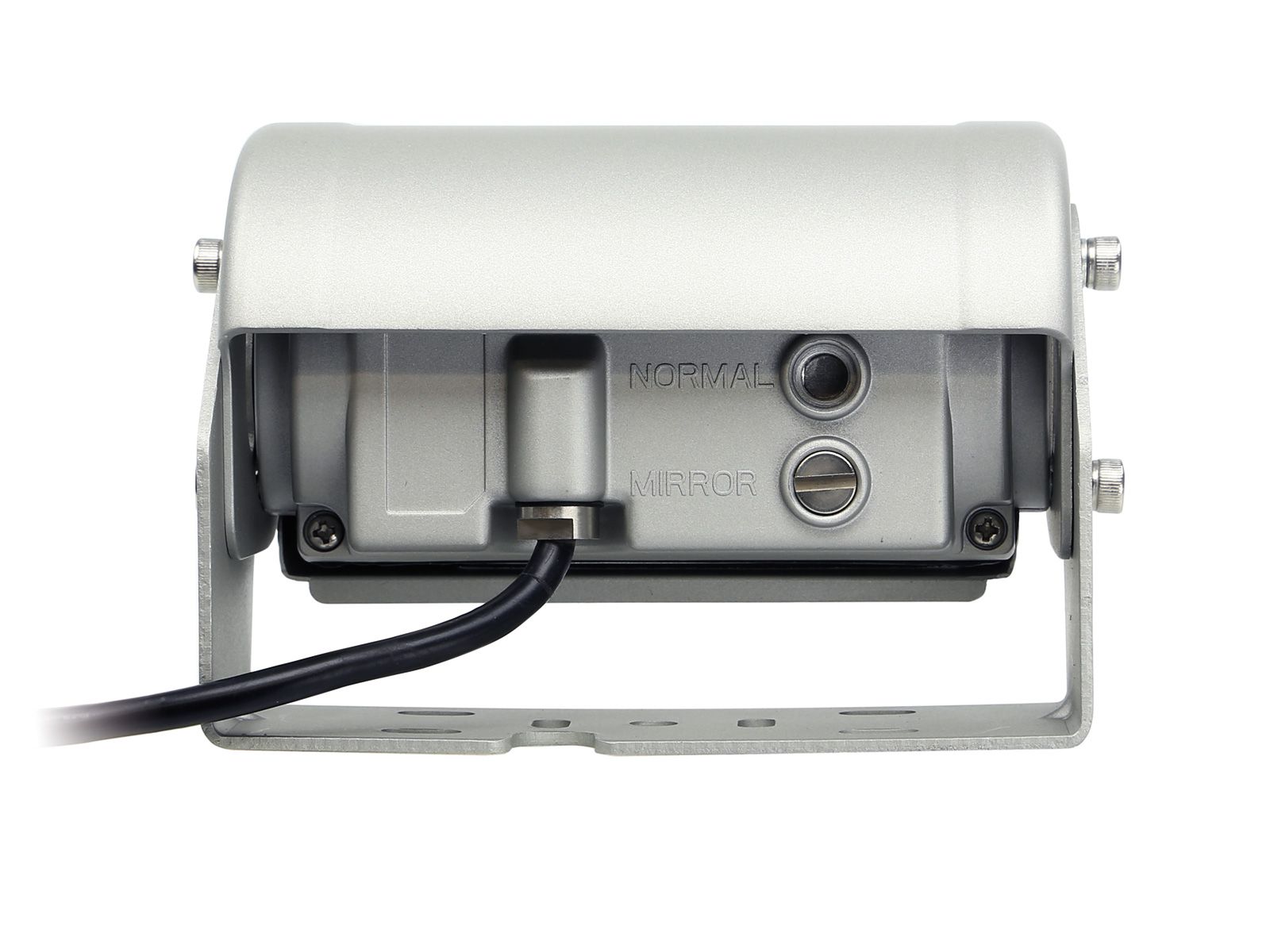

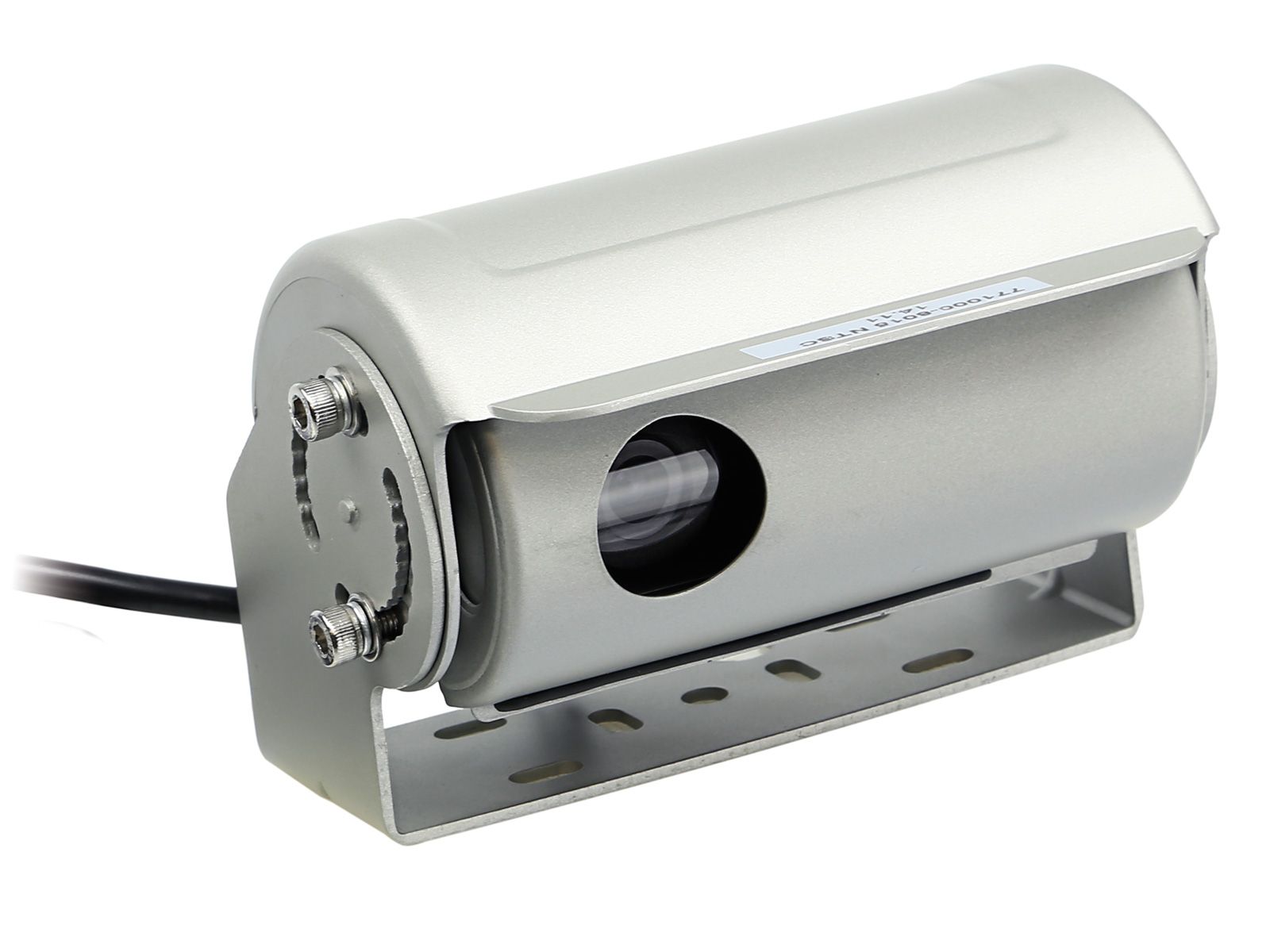

ACV 771000-6015 - Universal 150° Rückfahrkamera Doppelshutter, Aufbau, 2 Linsen, Wischer, Heizung

Produktmerkmale Kamera:

• Rückfahrkamera Dual View Shutter universal, 2 Kameralinsen / Kameraheizung / Wischerfunktion für Kameralinsen und Nachtsichtfunktion
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt
• Aufbau: Metall
• Farbe: silber
• Extras: 2 Kameralinsen, Kameraheizung, Wischerfunktion, Audio und Nachtsichtfunktion
• Sensor Typ: 1/4" Sony CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 512
• Auflösung: 480 TV lines
• Blickwinkel: 150° (diagonal)
• Blickwinkel Kamera 1: horizontal 105 + 5° vertikal 75 + 5°
• Blickwinkel Kamera 2: horizontal 48 + 5° vertikal 34 + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 6 Pin-Stecker
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 180mA
• Betriebstemperaturbereich: -20°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen ( mit Halter ): L / B / H / - 127,2mm / 91,82mm / 88,98mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 6-Pin-Stecker

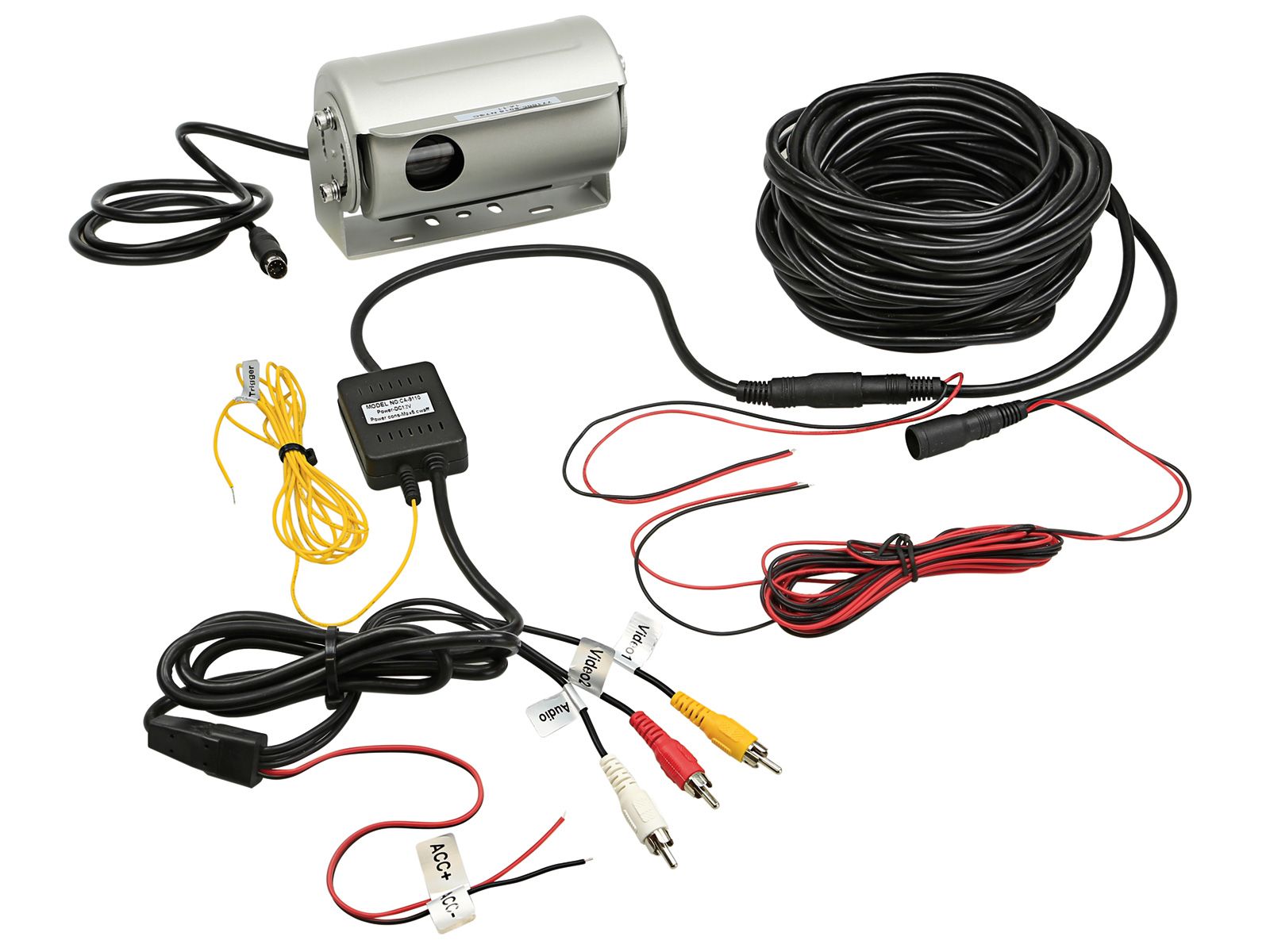

Kabelsatz:

• 1,5 Meter Kabel mit 6-Pin-Stecker
• 15 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de
