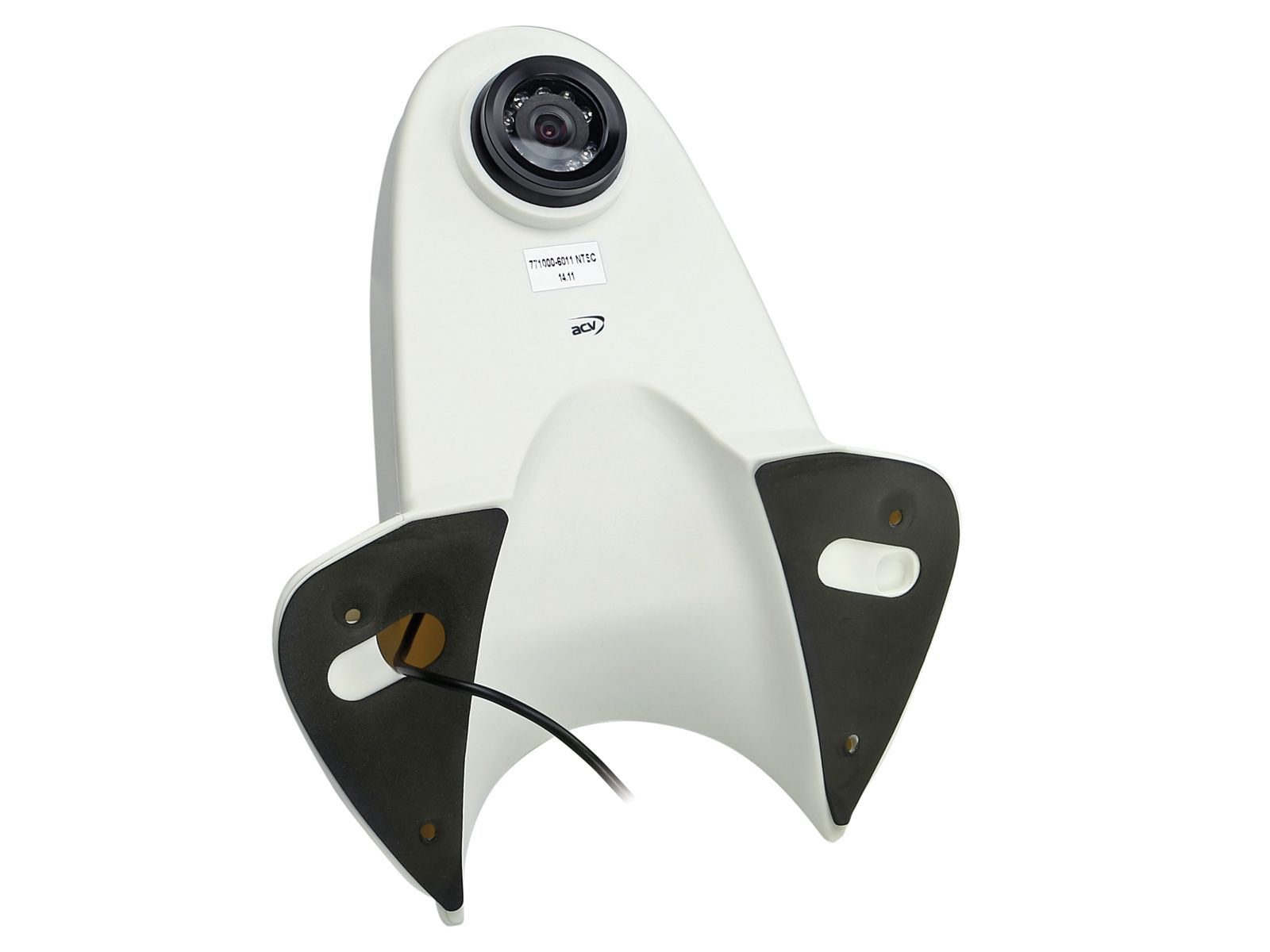

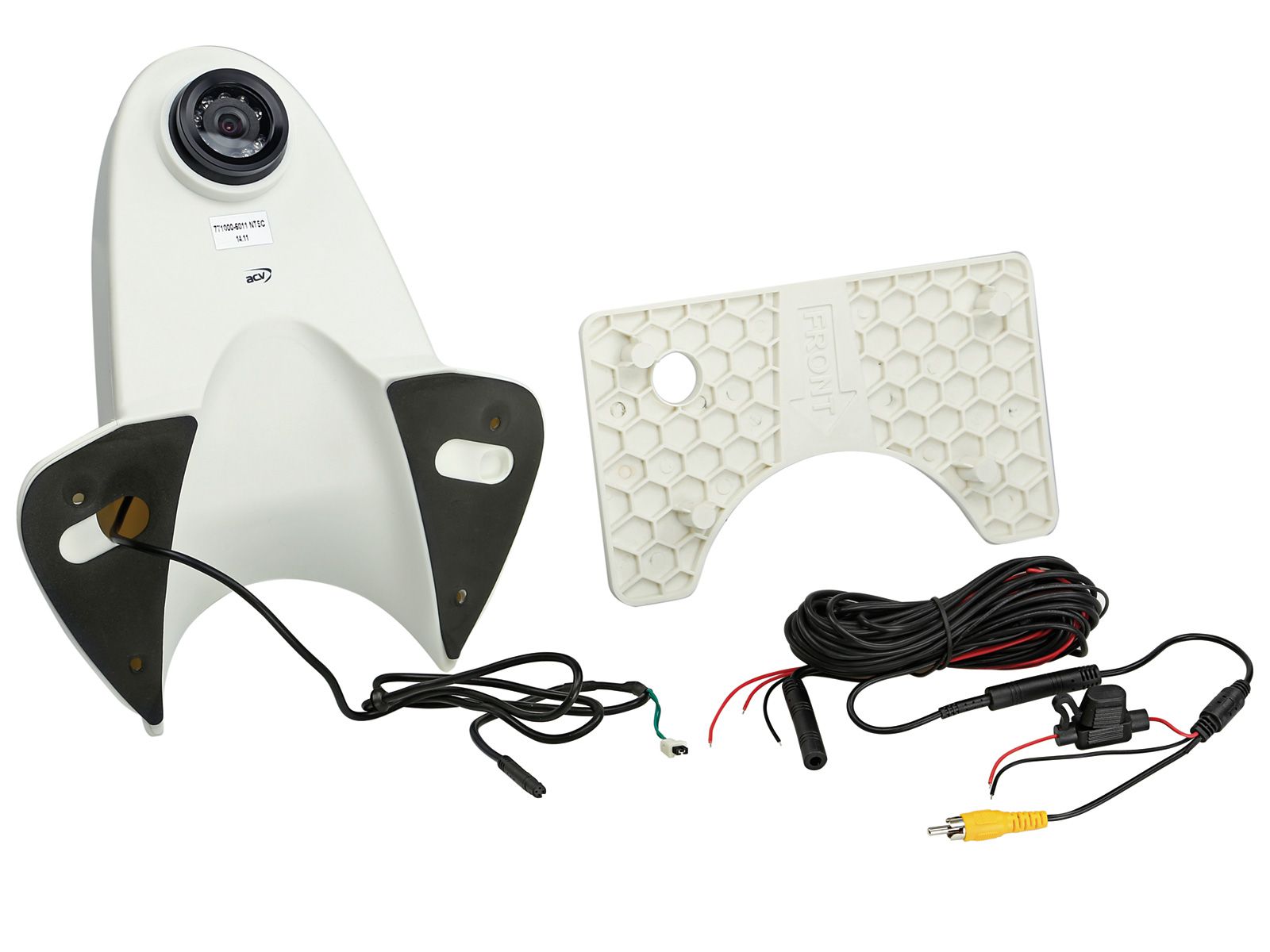

ACV 771000-6011 - Universal 170° Rückfahrkamera, Aufbau, Transporter - weiß

Produktmerkmale Kamera:

• Rückfahrkamera universal, mit Orientierungslinien und Nachtsichtfunktion
• Design: Transporter
• Montageart: Dachmontage
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss:
  - rot +12V geschaltet laststabil (abgesichert)
  - schwarz Masse/GND Karosserie direkt
• Aufbau: Kunststoff mit Kugelkopf
• Farbe: weiß
• Extras: Orientierungslinien über Jumper und Nachtsichtfunktion
• Sensor Typ: 1/3 Sony CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 628 x 512
• Linse: 1,9mm / F 2.0
• Lux: 0.1
• Auflösung: 480 TV lines
• Blickwinkel: 170°
• Blickwinkel: horizontal 53° vertikal 41° + 5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 3,6 W
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 231 / 198 / 111 mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

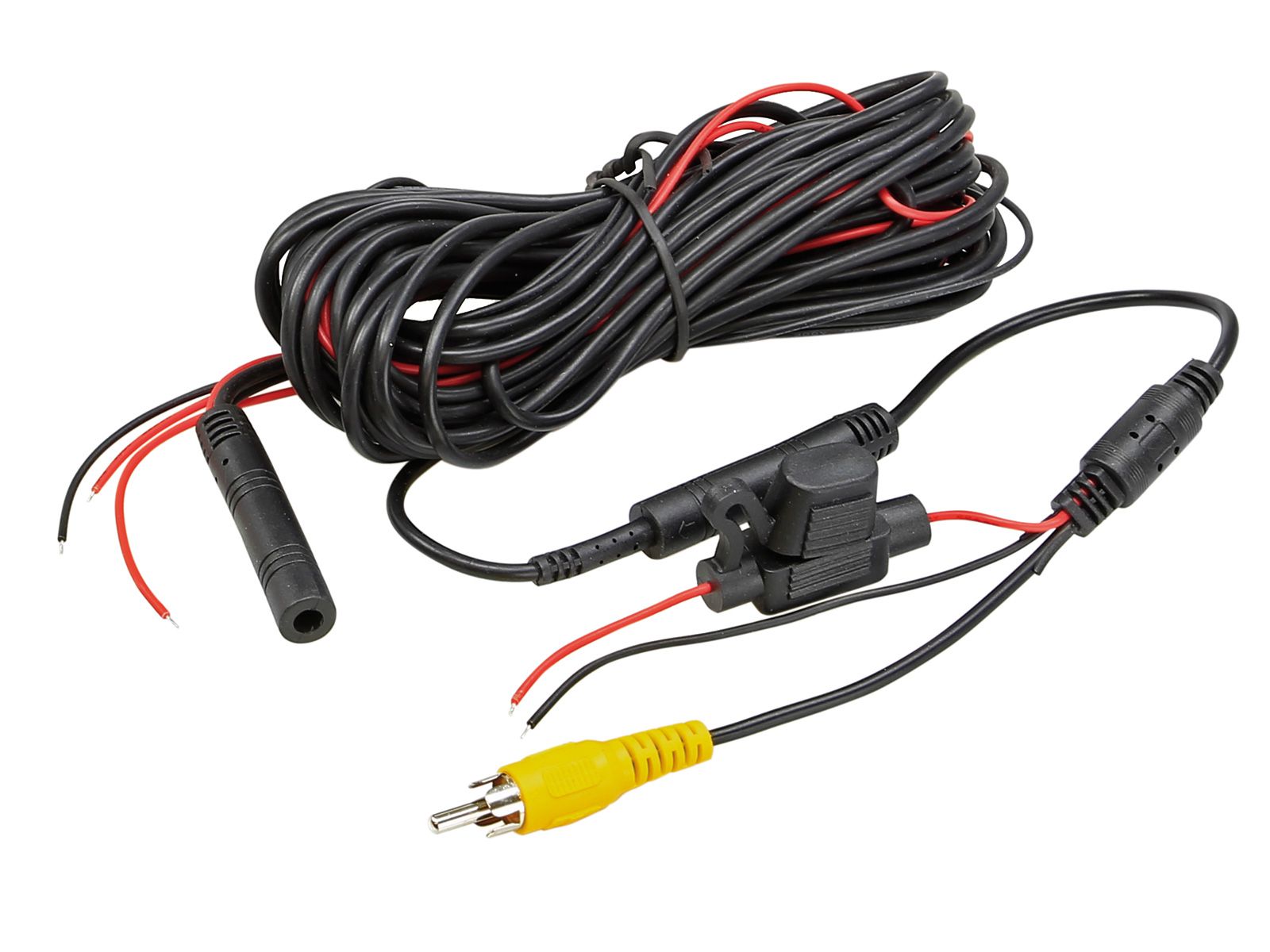

Kabelsatz:

• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel ( RCA )

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Hersteller
acv GmbH, Straßburger Allee 10-12, 41812 Erkelenz, DE, info@acvgmbh.de

Dokumente
Bedienungsanleitung
