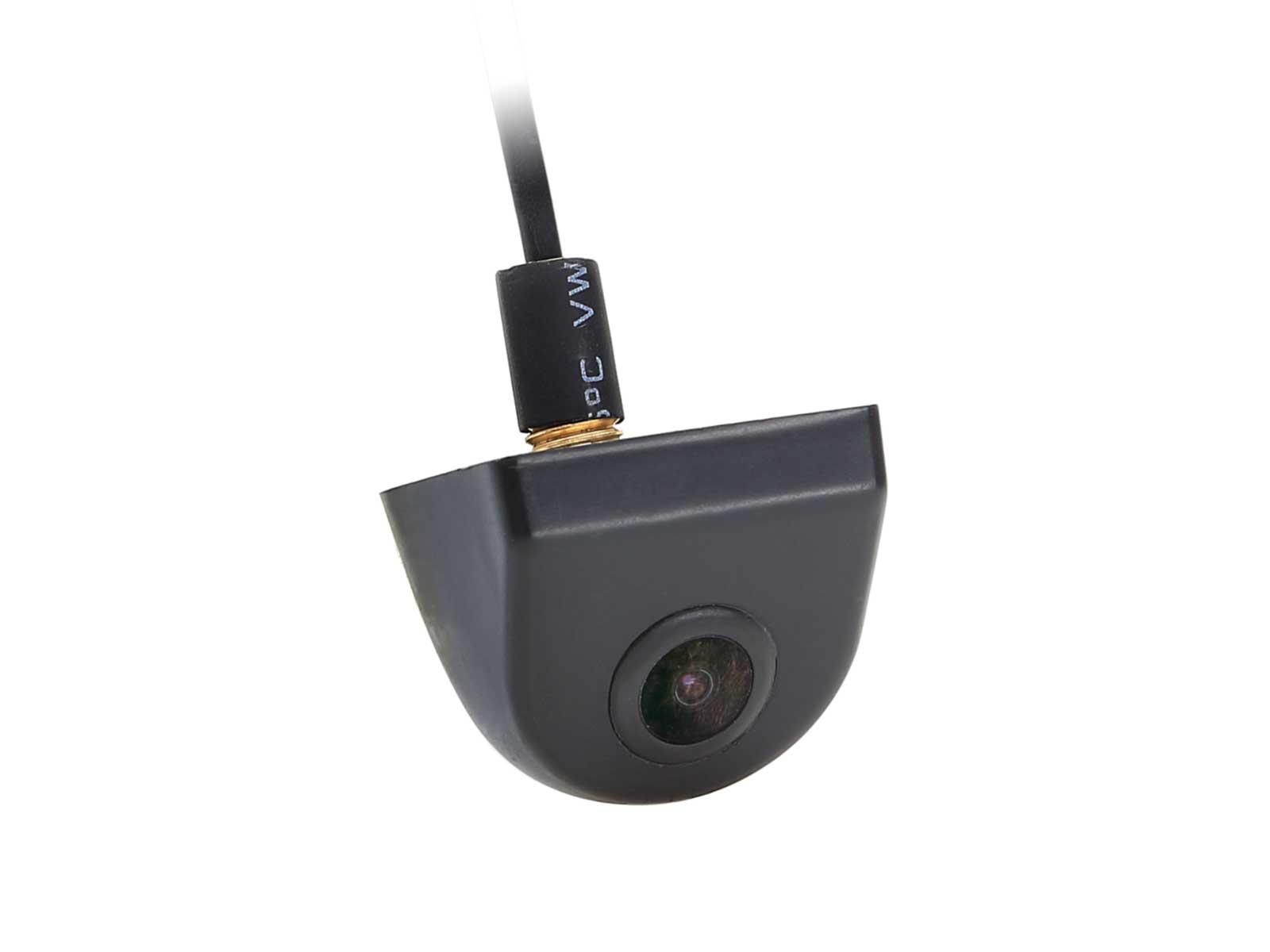

ACV 771000-6003 - Universal 170° Rückfahrkamera (4-eckig), Unterbau / Aufbau
UVP 99,99 € i -37%
63,00 EUR*
inkl. 19% MwSt., versandkostenfrei**
Lieferung: 30.09.25 - 01.10.25**
Bestellung bis Montag (29.09.25) - 14 Uhr
Produktinformationen
- HerstellerACV
- Modell771000-6003
- Artikel-Nr.155-771000-6003
- EAN4026724031829
Produkteigenschaften
Blickwinkel
- 151° - 180°
Einbauort
- Universal
Produktbeschreibung
Produktmerkmale Kamera:
- Rückfahrkamera universal, mt horizontaler und vertikaler Spiegelungsfunktion
- Bauform: viereckig
- Montageart: Unterbau / Anbau
- Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera
Anschluss:
- rot +12V geschaltet laststabil (abgesichert)
- schwarz Masse/GND Karosserie direkt - Aufbau: Kunststoff mit 8mm Gewinderohr (Kabelführung)
- Farbe: schwarz
- Extras: Horizontale und vertikale Spiegelungsfunktion über Jumper
- Sensor Typ: CMOS PC1089
- Bildsystem: NTSC Farbe
- Effektive Pixel: 728 x 488
- Linse: 1,9mm / F 2.0
- Lux: 0,3
- Auflösung: 480 TV lines
- Blickwinkel: 170°
- Blickwinkel: horizontal 103° vertikal 78° + 5°
- Staub und Wassergeschützt: IP67
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: 12Volt + 10 %
- Stromaufnahme: 200mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 34,5mm / 33mm / 27,57mm
Anschlusskabel an der Kamera:
- 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
- 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
- 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
- 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
- 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Installationszubehör:
- Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
Optionales Zubehör:
- 771000-6305 Verlängerung 5 Meter
- 771000-6310 Verlängerung 10 Meter
- 771000-6315 Verlängerung 15 Meter
