Dietz CamperNet Pro und Antenne ANT615B schwarz (UKW/DAB+) mit 1,5m Kabelsatz - CN2-PRO-615B-0

• Antretter & Huber 5G/5G+ Router CamperNet Pro 5G
  - Einzelpreis: 999,00 EUR*

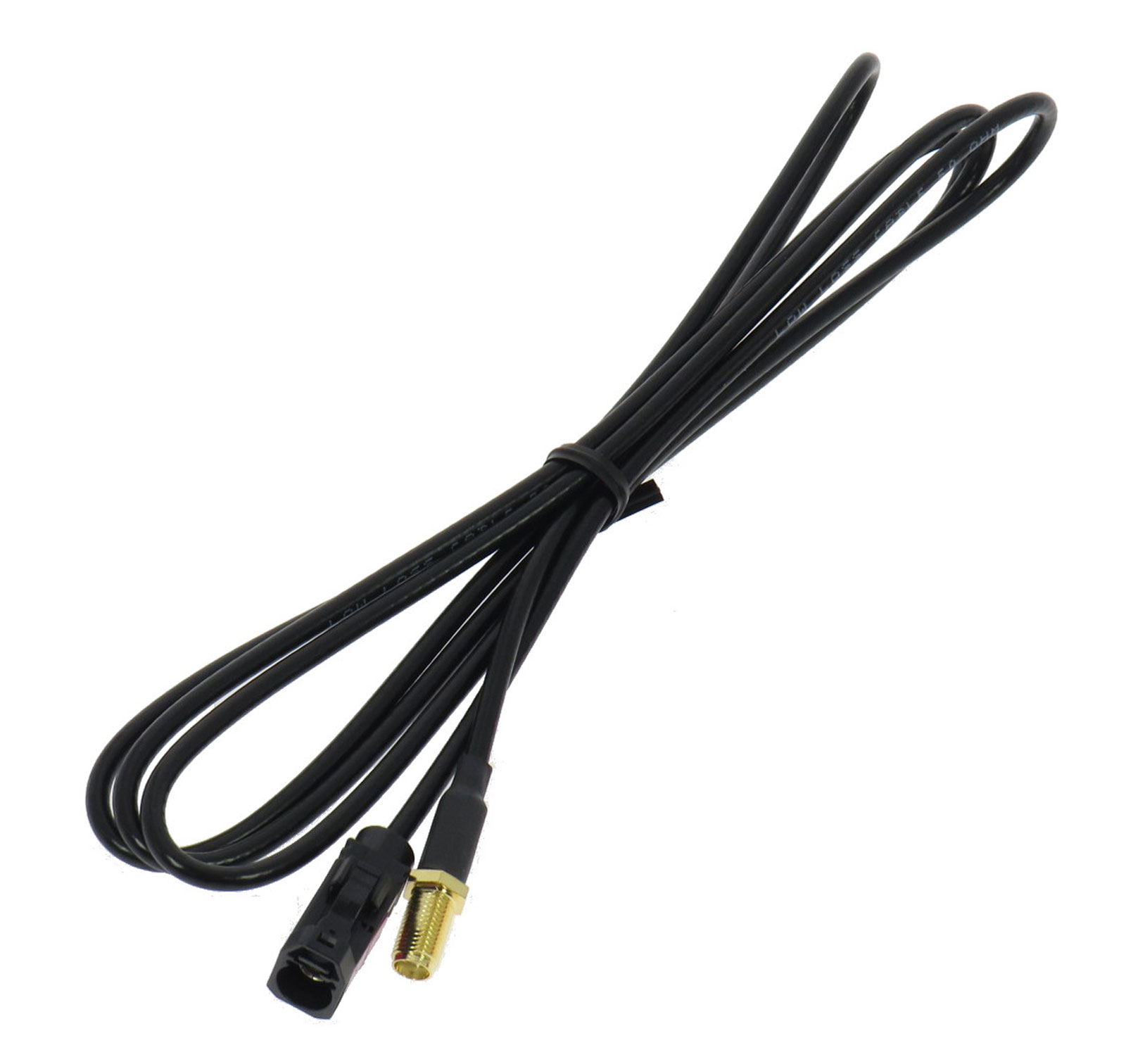

• Antennenverlängerung - SMA (Buchse) - Fakra A (Buchse) - 1,5 m - für CamperNet - Dietz 9621
  - Einzelpreis: 15,00 EUR*
• Antennenverlängerung - Fakra A (Buchse) - SMA (Buchse) - 1,5 m - für CamperNet - Dietz 9621
  - Einzelpreis: 15,00 EUR*

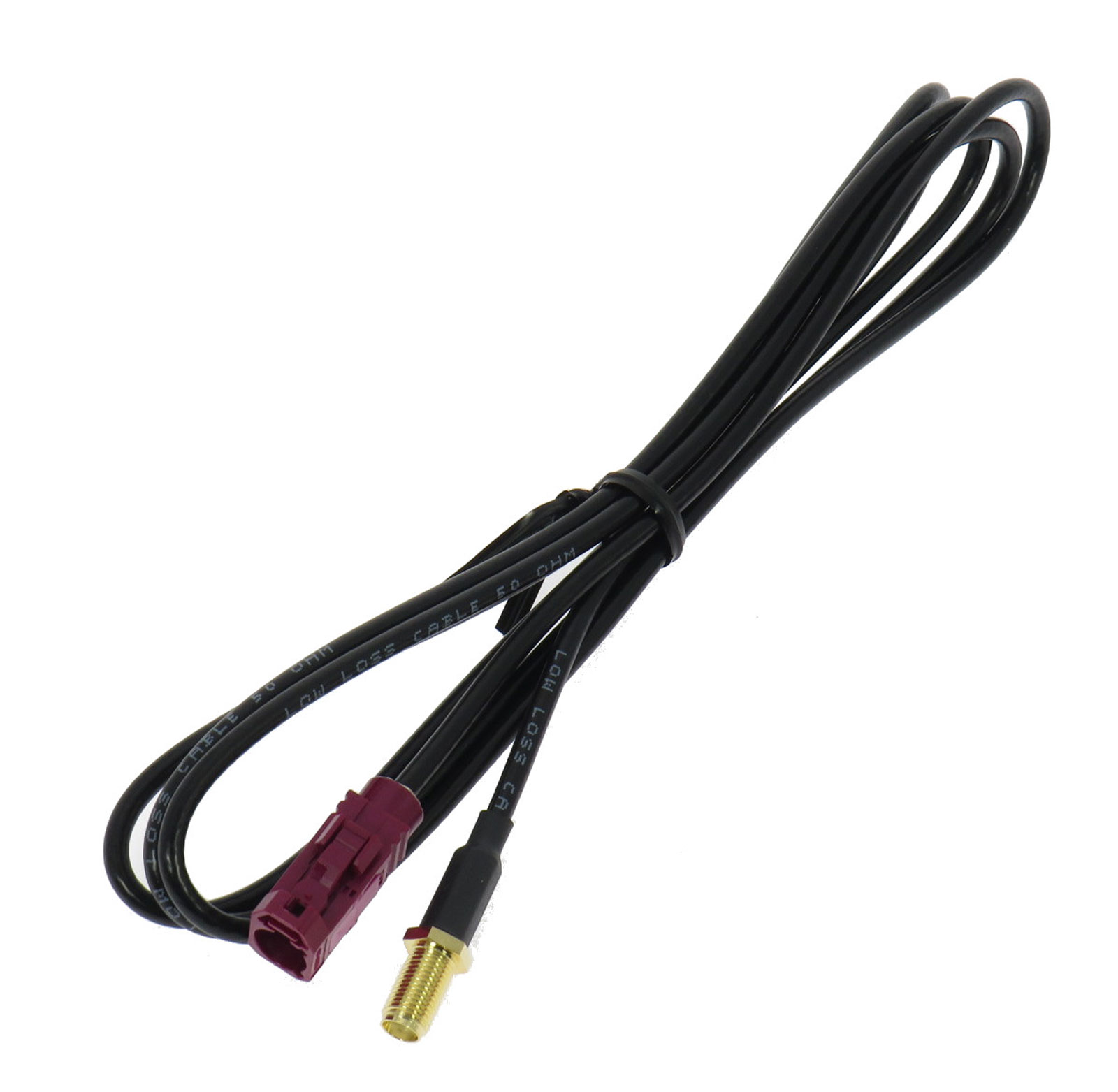

• Antennenverlängerung - Fakra D (Buchse) - SMA (Buchse) - 1,5 m - für CamperNet - Dietz 9622
  - Einzelpreis: 15,00 EUR*
• Antennenverlängerung - SMA (Buchse) - Fakra D (Buchse) - 1,5 m - für CamperNet - Dietz 9622
  - Einzelpreis: 15,00 EUR*

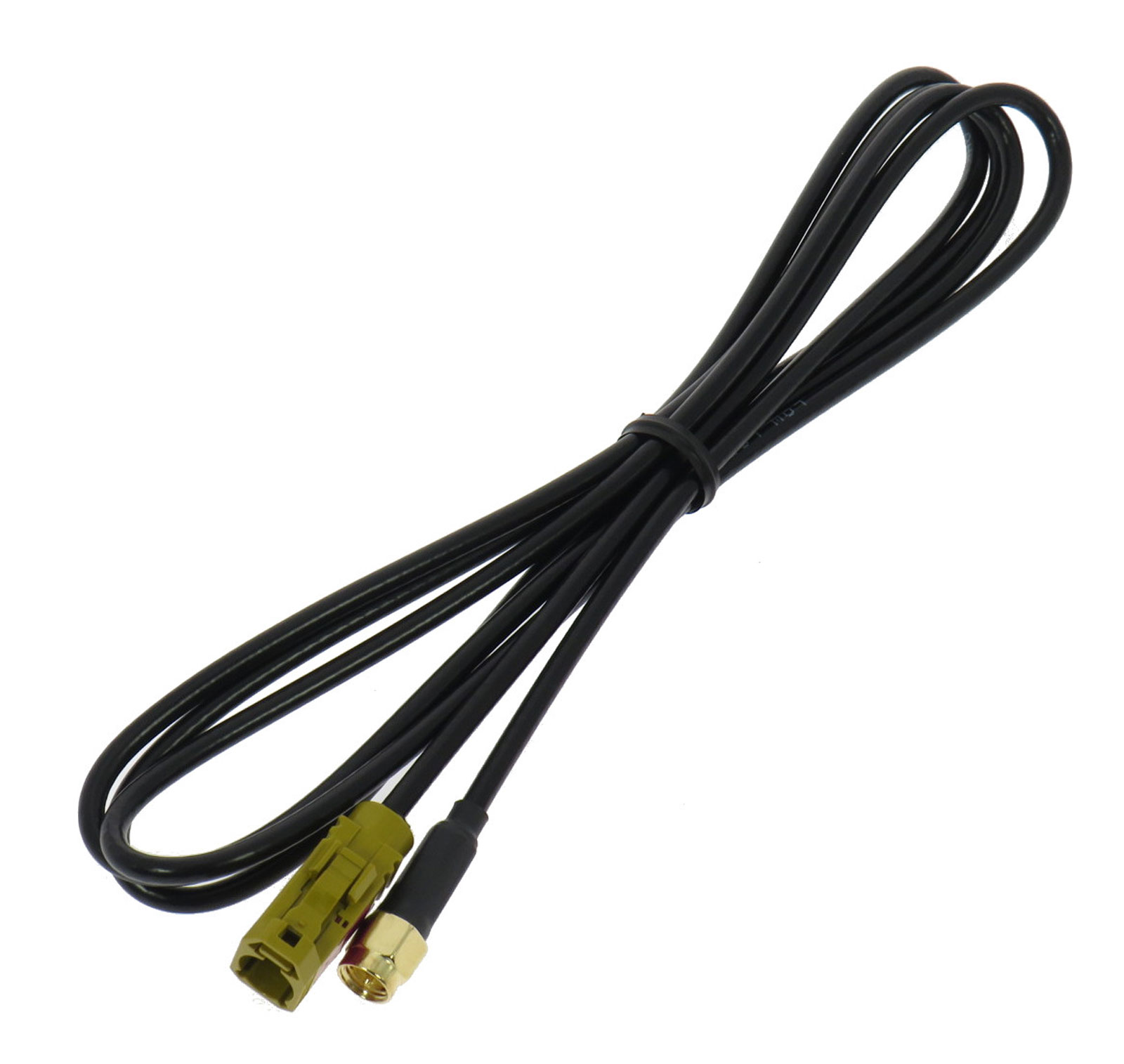

• Antennenverlängerung - Fakra K (Buchse) - SMA (Buchse) - 1,5 m - für CamperNet - Dietz 9624
  - Einzelpreis: 15,00 EUR*
• Antennenverlängerung - SMA (Buchse) - Fakra K (Buchse) - 1,5 m - für CamperNet - Dietz 9624
  - Einzelpreis: 15,00 EUR*
• Panorama Dachantenne LTE / 5G / WLAN / GPS, schwarz, 0,3 m Kabelsatz - GPSD4-6-60-D
  - Einzelpreis: 289,00 EUR*
• Antennenverlängerung Set - Fakra (Buchse) - Fakra / GT5 / GT16 (Buchse) - 7,5 m - Dietz UNI-3L750
  - Einzelpreis: 31,00 EUR*

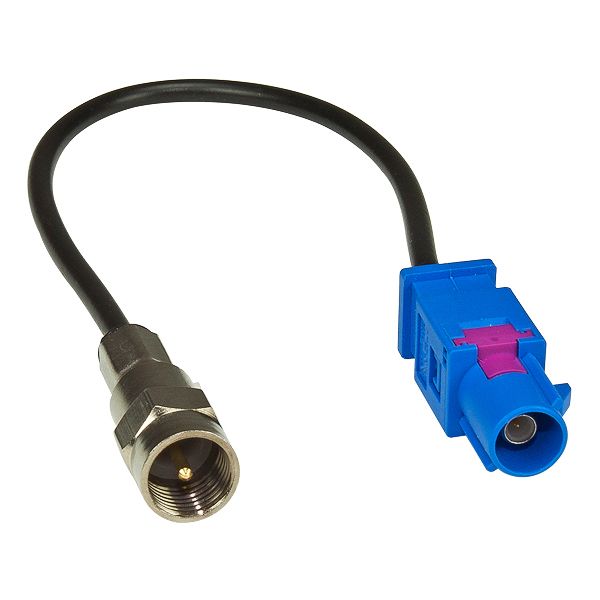

• Antennenadapter - FME (Stecker) - Fakra C (Stecker) für Audi, BMW, VW
  - Einzelpreis: 8,00 EUR*

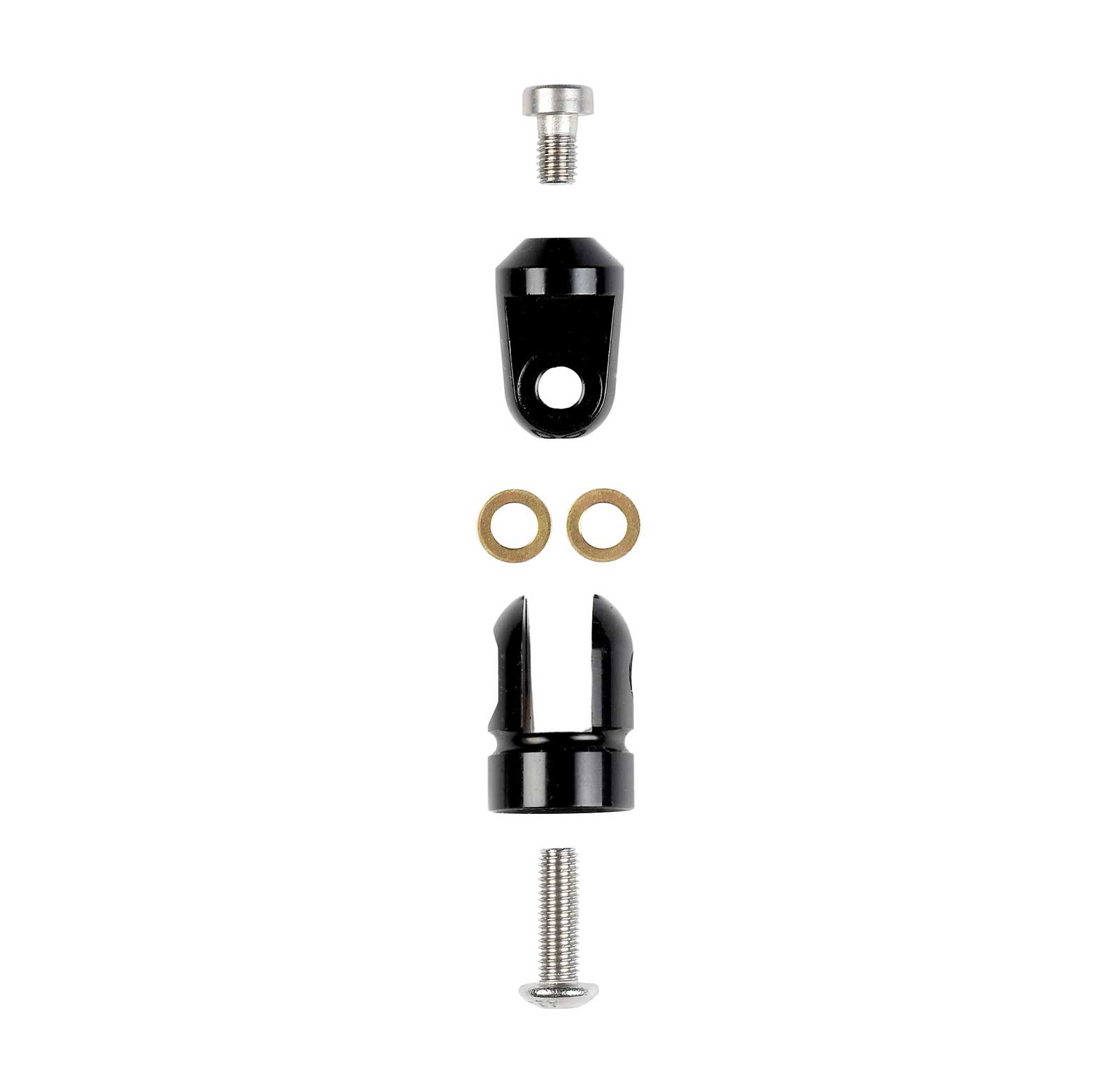

• Antenne Bad Blankenburg - Gelenk zur Nachrüstung von 16V Dachantennen M5 - 4615.01
  - Einzelpreis: 19,94 EUR*
• Panorama UKW/DAB+ Ergänzungsset 7,5m für PAN-ANT2xx - PAN-ANT287
  - Einzelpreis: 163,00 EUR*

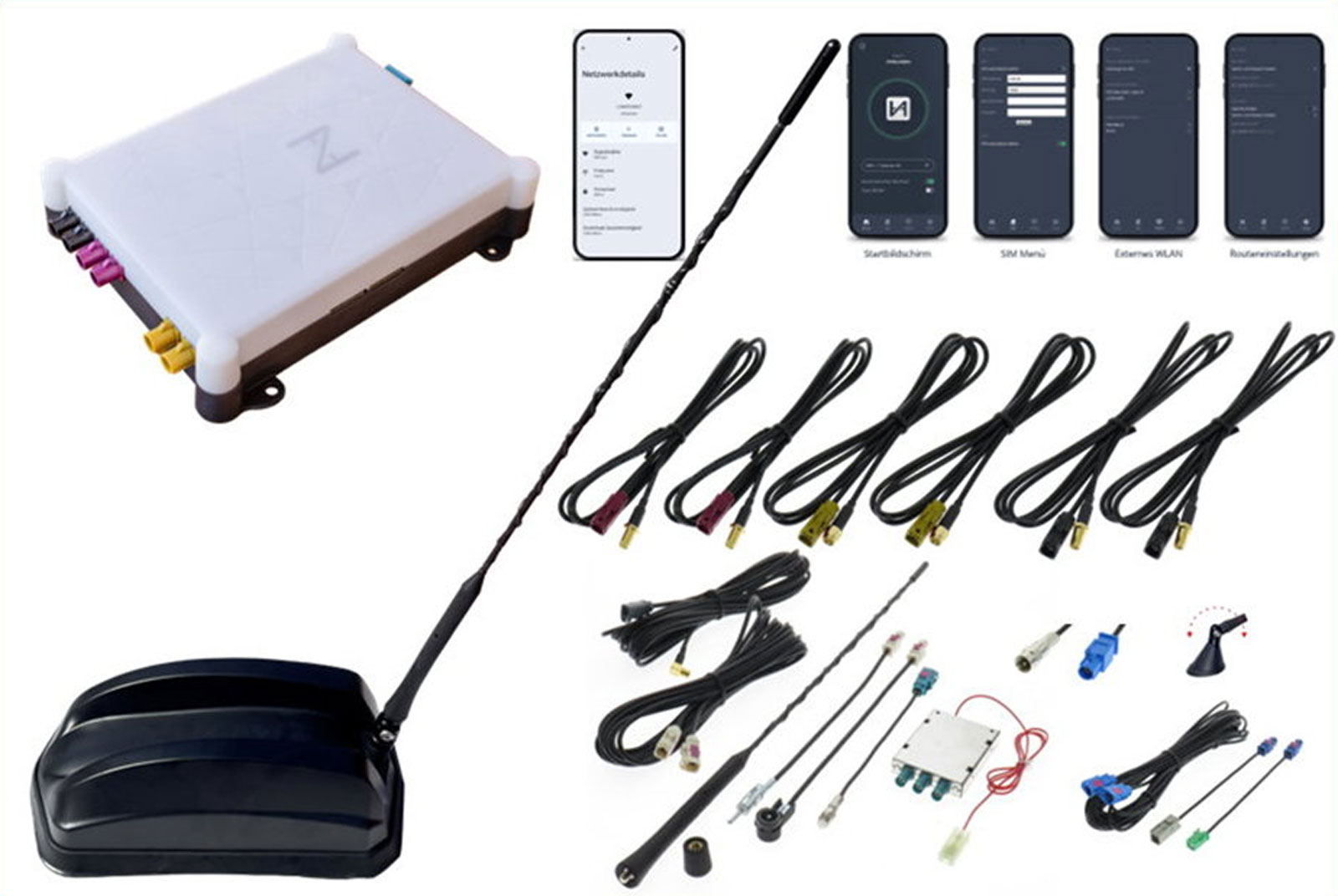

Router & Antenne:

• CamperNet Pro (5G/5G+) Router

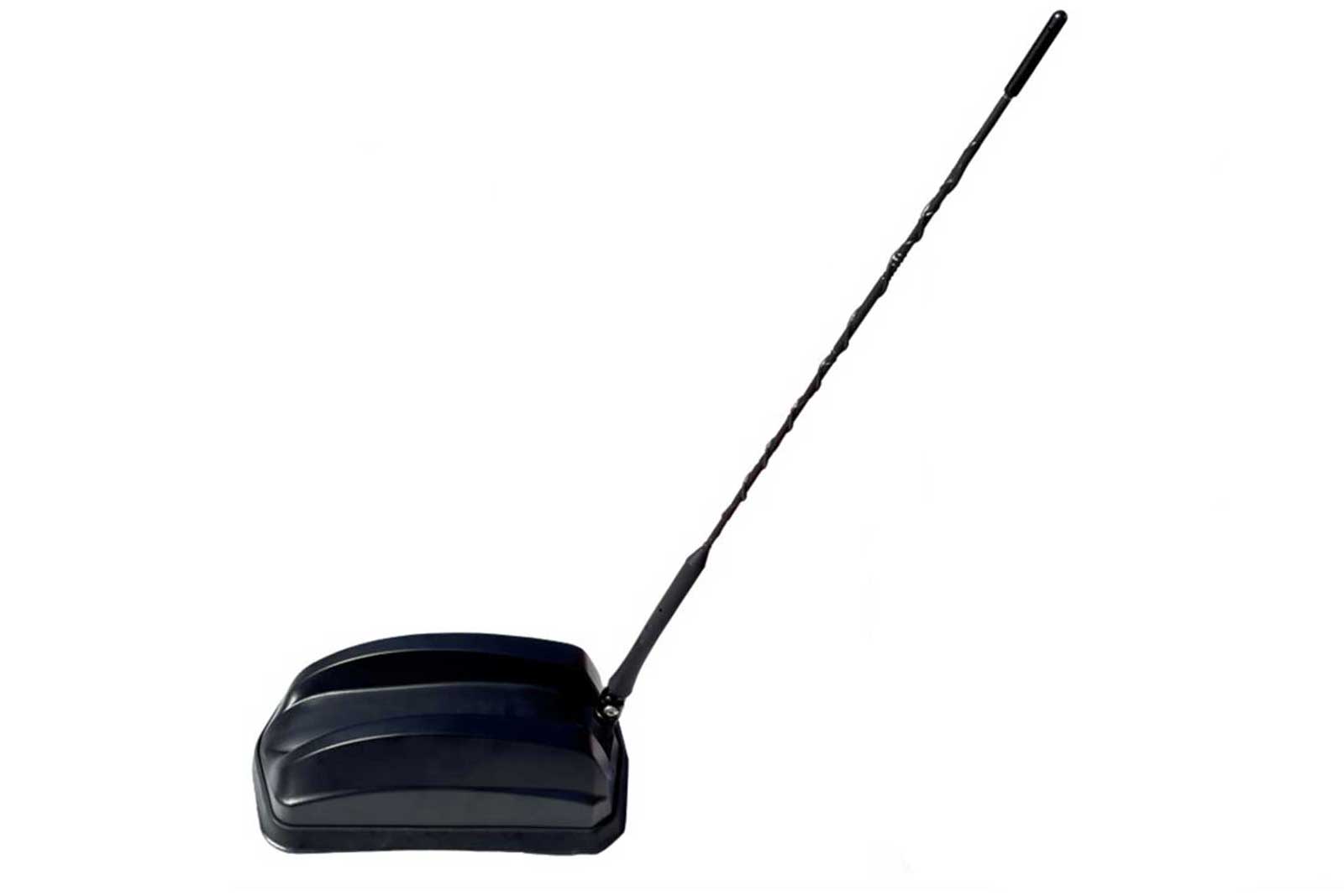

• Panorama Antenne PAN-ANT615 mit Fakra-Kabelsatz in 1,5m Länge:
• 2x 9621 Fakrakabel 1,5 m schwarz für mobile Daten
• 2x 9622 Fakrakabel 1,5 m bordeaux für mobile Daten
• 2x 9624 Fakrakabel 1,5 m curry für WLAN

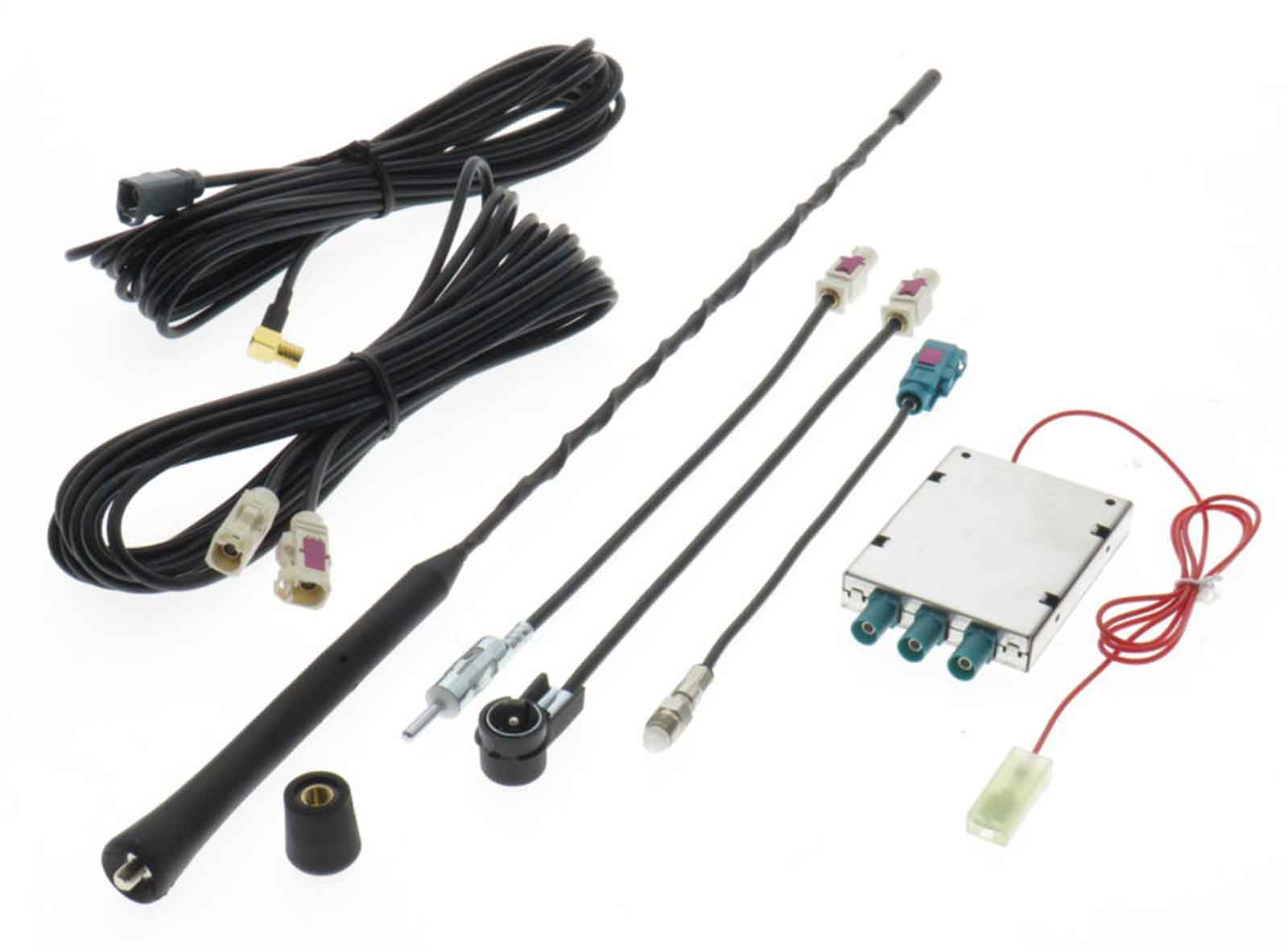

Das Radioempfangsset für UKW/DAB+ besteht aus

• Kombistrahler für UKW und DAB+
• Knickgelenk 4615
• Gewindeadapter
• Profisplitter mit 2 nachgeschalteten Verstärkern
• Adapter FME Buchse - Fakra Buchse
• Kabelsatz in 7,5 m Ausführung UNI-2L750 mit SMB Buchse (für DAB+) und Fakra Buchse (für UKW), sowie Adapter auf DIN Stecker bzw. ISO Stecker

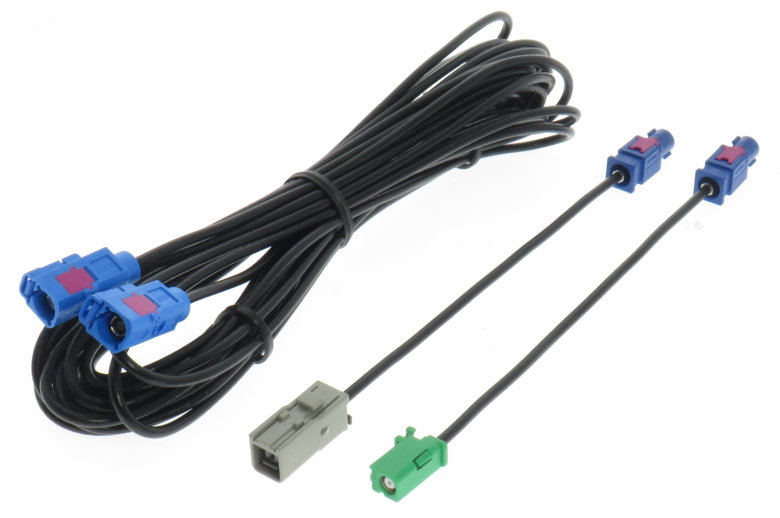

Das GPS Anschlusskabel-Set besteht aus komplett blauer Farbkodierung nach Fakrastandard um Verwechslung der Signale auszuschließen

• 7,5 Meter RG174 Kabel Fakra Buchse - Fakra Buchse, Fakra C, blau
• Adapter RG174 Fakra Stecker:
  - GT5 Buchse für den GPS Anschluss von z.B. Alpine, Kenwood und Clariongeräten.
  - GT16 Buchse für den GPS Anschluss von z.B. Pioneergeräten
• Antennen-Gegenpol:
  - kein Gegenpol im Lieferumfang. Diese Lösung ist speziell für Fahrzeuge mit Metalldach empfohlen. Bitte beachten Sie, dass die Mutter des Antennenfußes eine elektrisch leitende Verbindung zur Karosserie hat.

Technische Daten

• Versorgungsspannung: Gleichspannung 9 V bis 30 V (12 V- / 24 V-System), Verpolungsschutz,
• Transientenschutz > 31 VDC 10µs max
• Stromverbrauch: typ. 350 mA, max. 3 A (Versorgungsleitung entsprechend absicher)
• Mobilfunkbänder: 5G NSA, 5G SA, LTE-FDD, LTE-TDD, WCDMA
• Mobilfunk Speed:
  - Kategorie: 5G Release 16, LTE CAT19
  - Sub-6G NSA: 4x4 MIMO Speed 3,4 Gbit/s (DL) / 600Mbit/s (UL)
  - Sub-6G SA: 4x4 MIMO Speed 2,4 Gbit/s (DL) / 1Gbit/s (UL)
  - LTE: 2x2 MIMO Speed 1,6 Gbit/s (DL) / 200 Mbit/s (UL)
  - HSPA+: 2x2 MIMO Speed 42 Mbit/s (DL) / 5,76 Mbit/s (UL)
• WLAN-Standard: Wifi6
• WLAN-Bänder: 1 bis 14, 36 bis 64, 100 bis 140, 149 bis 165
• WLAN-Speed: 5 GHz: 2x2 MIMO / 80 MHz Bandbreite Speed 1.200 Mbit/s; 2,4 GHz: 2x2 MIMO / 40 MHz Bandbreite Speed: 573,5 Mbit/s
• WLAN-Sicherheit: WPA2/WPA3
• WLAN-Antenne: max. 5 dBi, 2x2 MIMO
• CPU: 4x Kerne jeweils 1 GHz Taktfrequenz, Typ Cortex A53
• Arbeitsspeicher: DDR3L 1 GByte
• Maße: 176 x 134 x 37 mm³ (L x B x H)

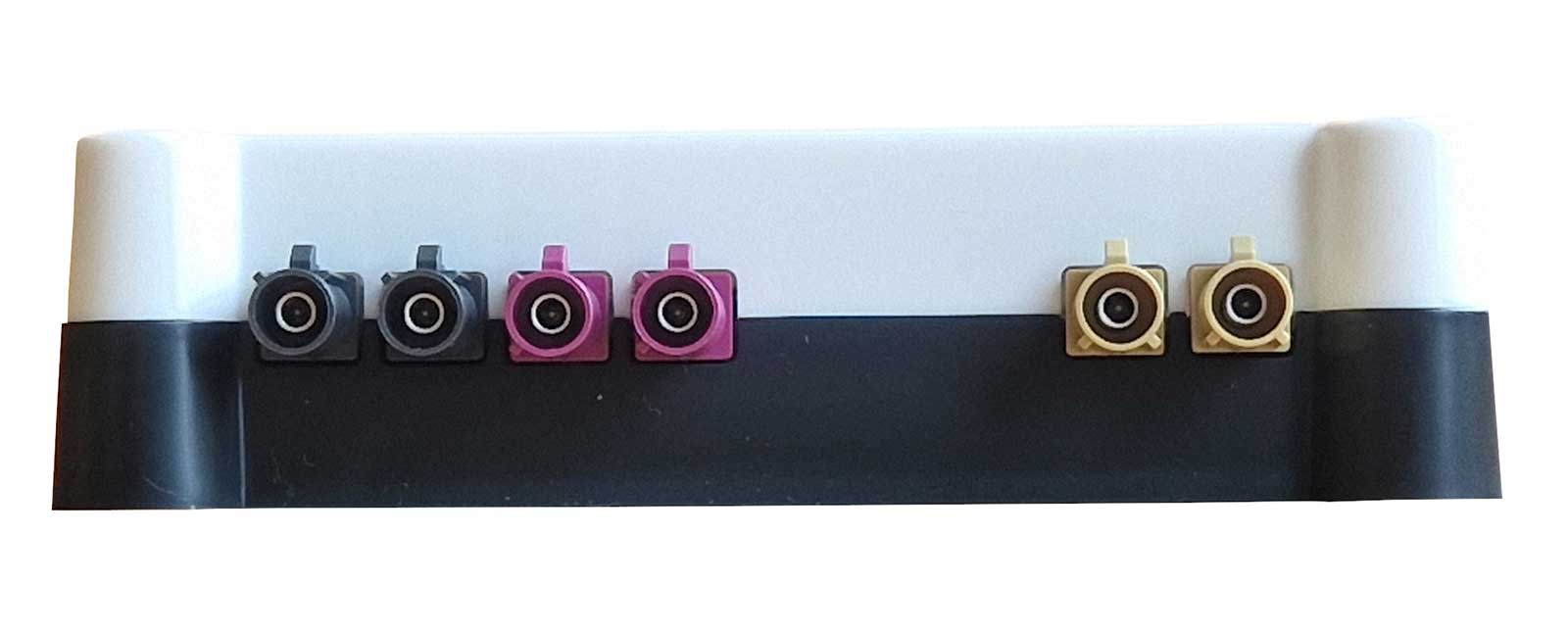

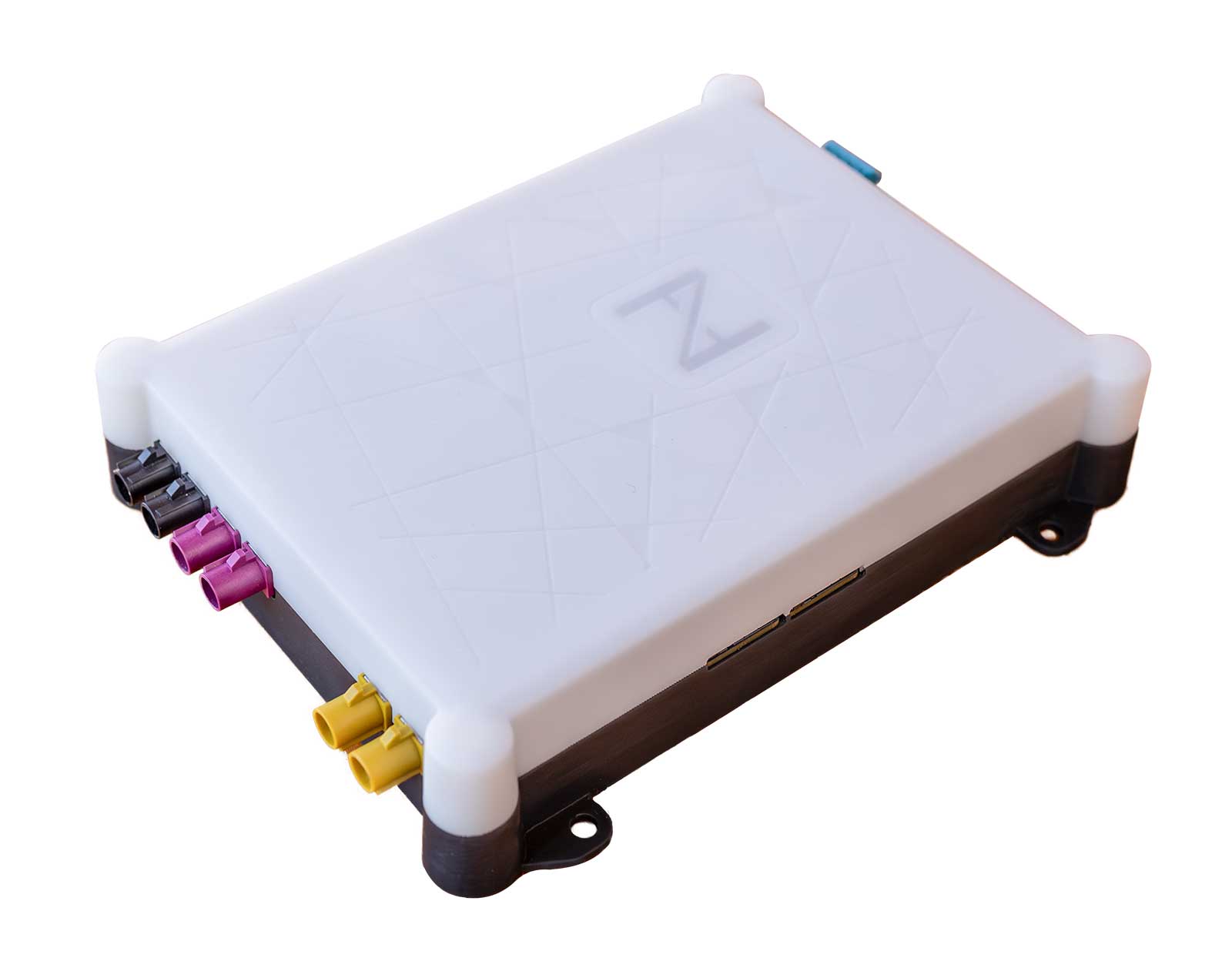

• Anschluss Mobilfunk: 2x FAKRA-Stecker Code D Bordeaux, 2x FAKRA-Stecker Code A Schwarz
• Anschluss WLan: 2x FAKRA-Stecker Code K Curry
• Ethernet-Ports: 4x Typ RJ45-Buchse, 10/100/1000 Mbit/s
• Ethernet-WAN-Port: 1x Typ RJ45-Buchse, 10/100/1000 Mbit/s
• SIM-Karten: 2x Micro-SIM-Schacht, 1,8 V / 3 V
• SIM-Halter: werkzeugloser Wechsel, Push-Push-Mechanik
• Reset: Kurzhubtaster

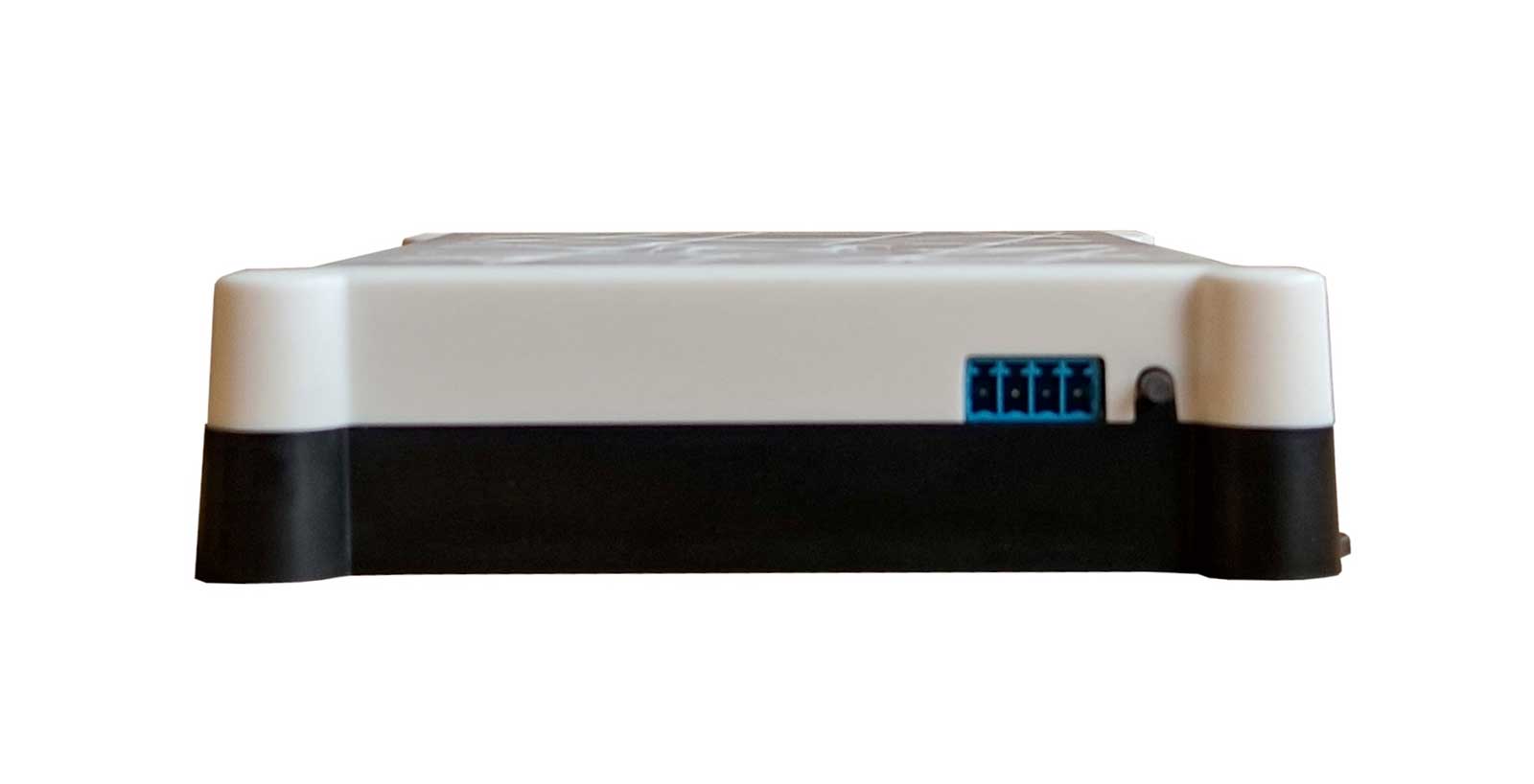

• Stromstecker: Klemmenblock 4-polig, Draht / Litze 0,25 bis 1,5 mm²
• Gewicht: 320 g
• Temperaturbereich: -20°C bis +70°C
• Luftfeuchte: 10% bis 90% ohne Kondensat
• Schutzklasse: IP30
• Statusleuchte: RGB-LED, Grün: Internetverbindung, Gelb: Netzwerkverbindung wir hergestellt, Rot: keine Internetverbindung
• Besonderheit: Integrierte WLAN-Antenne
• Befestigung: Spannplattenschrauben TX10
• Bedienung: WebApp für Internetbrowser, auf Router gespeichert
• Fall Back: Automatikmodus: Umschalten von Mobilfunk auf bekanntes WLAN und umgekehrt
• WAN-Prorität: Ethernet, externes WLAN, Mobilfunk
• externes WLan: externe WLAN-Daten gespeichert, können manuell gelöscht werden
• SIM-Daten: SIM-Daten werden gespeichert, stehen für beide Schächte zur Verfügung
• SIM-Lock: kein SIM-Lock, alle Provider werden unterstützt
• APN: automatisch (> 180 Provider), manuell
• Datensparmodus: Datengeschwindigkeit pro Gerät wird auf 10 Mbit/s gedrosselt
• Update: keine Zustimmung bei Funktionsupdates notwendig
• SMS: eingehende SMS wird angezeigt
• Gast-WLAN: getrennt vom internen WLAN, nachrangig bei langsamer Internetverbindung

Hersteller
Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt, DE, verkauf@dietz.biz
